Detail produk:
|
| tipe produk: | 100BASE Dual BIDI CSFP | Kecepatan Data: | 155Mbps |
|---|---|---|---|
| Saluran 1: | TX1310nm/RX1490nm | Saluran 2: | TX1310nm/RX1490nm |
| Penularan: | 20km | Jenis kabel: | Serat Mode Tunggal |
| Kata kunci: | 100BASE CSFP Fiber Optik Transceiver | ||
| Menyoroti: | 100BASE Serat Optik Transceiver,CSFP Serat Optik Transceiver,TX1310nm sfp modul optik |
||

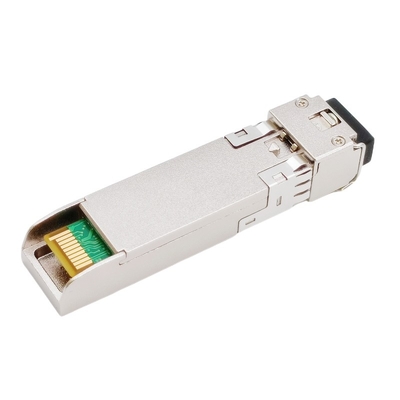

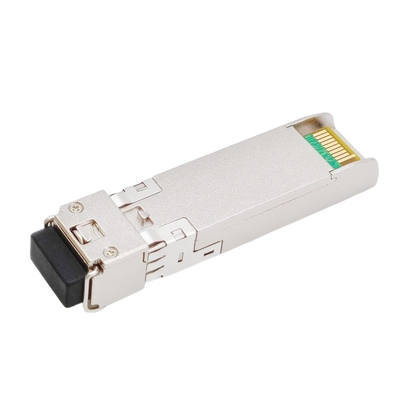

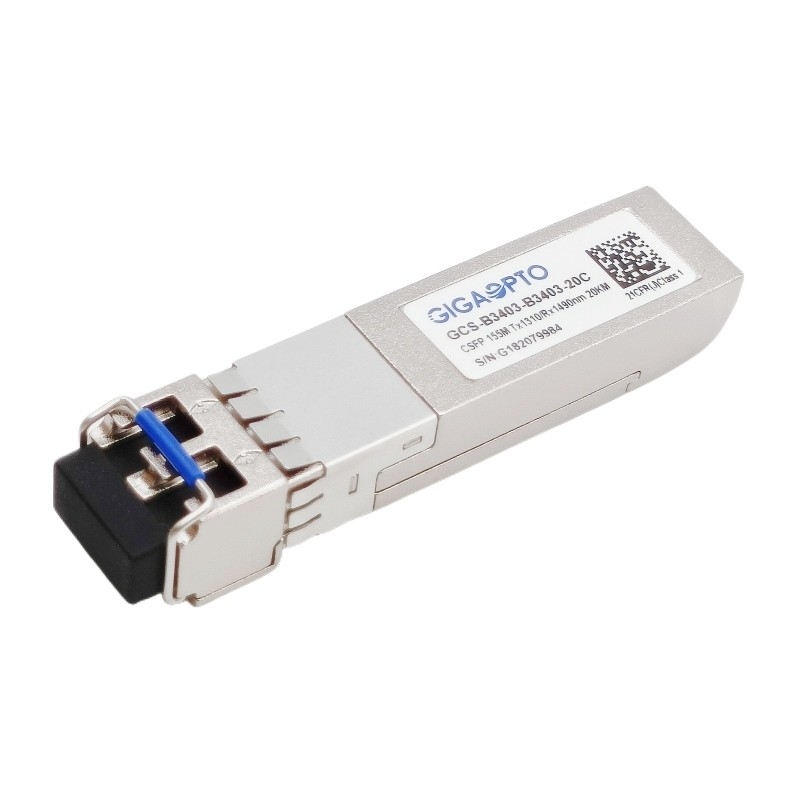

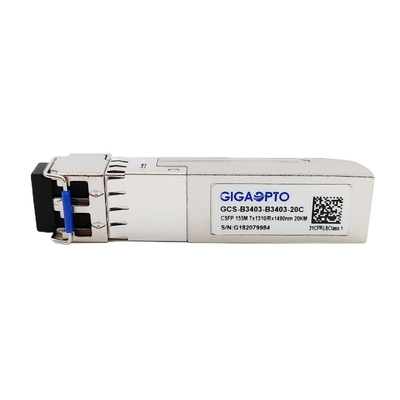

100BASE Dual BIDI CSFP Transceiver Serat Optik TX1310nmRX1490nm LC 20km DOM
Keterangan
Transceiver optik CSFP 100Base dua arah ganda adalah versi SFP dengan faktor bentuk mekanis yang sama yang memungkinkan dua saluran dua arah independen per port.
Untuk setiap saluran, unit transceiver CSFP 100BASE ini terdiri dari tiga bagian: pemancar laser DFB 1310nm, fotodioda PIN 1490nm yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C sebagaimana ditentukan dalam SFF-8472, yang menyediakan monitor suhu, tegangan suplai, arus bias laser, daya keluaran rata-rata laser, daya keluaran penerimaan, dan lain-lain secara real-time.
Ini ide untuk Fast Ethernet, aplikasi 100Base-X.
spesifikasi
| Seri Produk | 100Base CSFP Transceiver | P/N | GCS-B3403-B3403-20C |
| Faktor Bentuk | CSFP | Jenis | 2x BiDi |
| Kecepatan Data | 155Mbps/155Mbps | Hitungan Jalur | 2x (Tx/Rx) |
| Jarak | 20km | Antarmuka | 2x LC-Simpleks |
| Panjang Gelombang TX | 2x 1310nm | Panjang Gelombang RX | 2x 1490nm |
| Voltase | +3.3V (khas) | Konsumsi daya | 1.3W |
| Jenis Pemancar/Jalur | Laser DFB | Jenis/Jalur Penerima | PIN |
| Daya Keluaran Pemancar | -14 ~ -8dBm | Sensitivitas Penerima | < -32dBm |
| Rasio Kepunahan | > 9dB | Masukan Kelebihan | > -3dBm |
| Anggaran Daya (dB) | 18dB | Diagnostik Digital | Mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Berat unit | 25 gram | |
| Protokol | Ethernet Cepat, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (RMS) | 4 | nm | ||||||
| Daya Output Rata-rata | Merengut | -14 | -8 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm | |||
| Sensitivitas Penerima | -32 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -32 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -45 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @155Mbps, BER 1×10-12.
4. Internal AC-coupled.
