Detail produk:
|
| tipe produk: | CSFP LX | Kecepatan Data: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1490nm | Panjang Gelombang RX: | 2x1310nm |
| Jarak Tautan: | 20km | Media: | Serat Mode Tunggal |
| Kata kunci: | 2 Saluran Modul Transceiver BIDI CSFP | ||
| Menyoroti: | 2 Saluran BIDI CSFP,1000Base BIDI CSFP,Modul Transceiver SFP Ringkas |
||

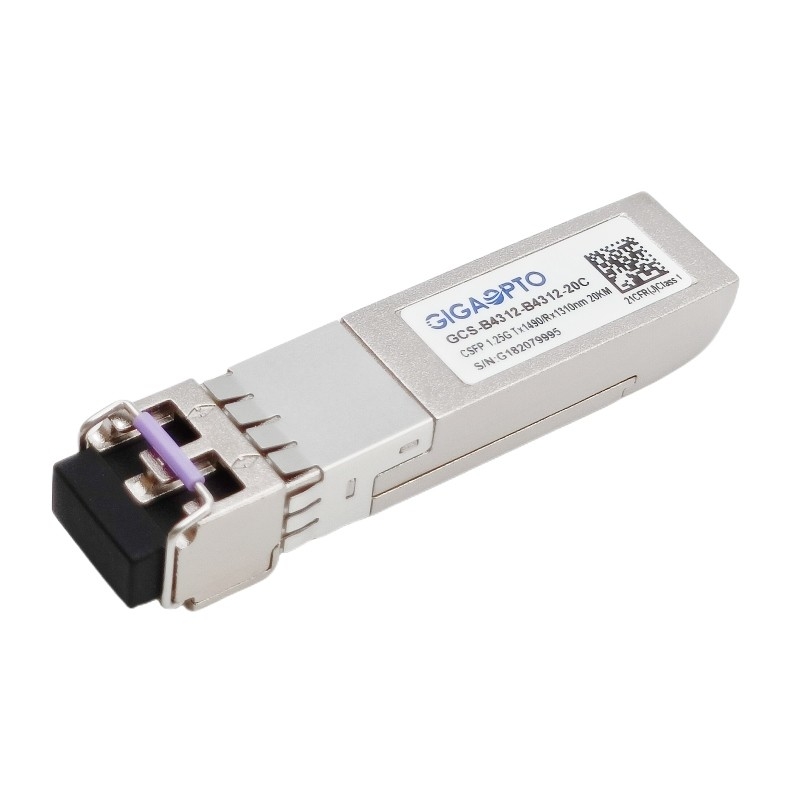

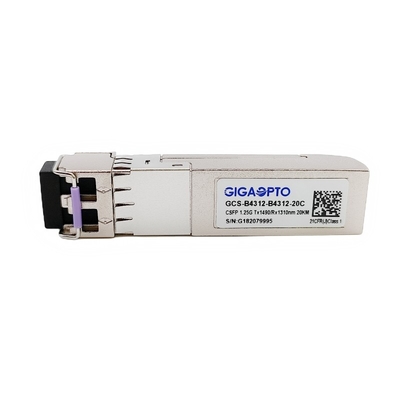

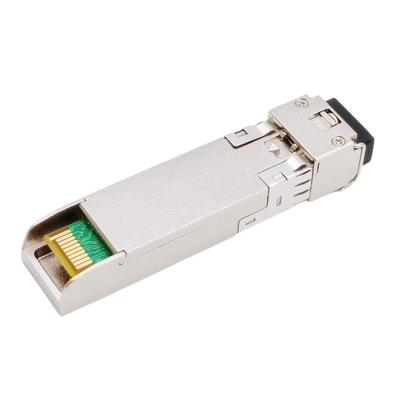

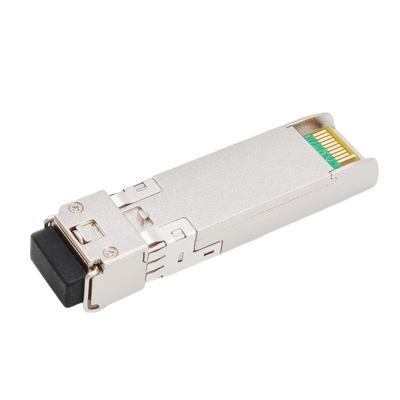

1000Base 2 Saluran BIDI CSFP Transceiver Module TX1490nm/RX1310nm 20km LC DOM
Keterangan
Transceiver CSFP BIDI LX20 memiliki dua saluran komunikasi data independen, untuk setiap saluran terpisah unit transceiver ini menggunakan pemancar Laser DFB 1490nm yang sangat andal dan penerima Fotodioda PIN 1310nm, yang akan memungkinkan vendor sistem jaringan untuk meningkatkan kepadatan port dan throughput data, sementara mengurangi biaya peralatan jaringan.
Modul CSFP BIDI LX20 ini mendukung kecepatan data 1,063-1,25Gbps dan aplikasi seperti Gigabit Ethernet (1,25Gbps) dan 1G Fibre Channel (1,0625Gbps), tautan maksimum hingga 20km, beroperasi dalam rentang suhu Standar 0°-70°C dan memiliki antarmuka LC Ganda.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi pemantauan diagnostik optik DDM/DOM tersedia melalui antarmuka I2C, dengan memberikan informasi diagnostik tentang kondisi pengoperasian saat ini.
CSFP BIDI LX20 Transceiver ini sepenuhnya sesuai dengan Small Form-Factor Pluggable (CSFP) opsi MSA 2 dan bersertifikat CE/RoHS.
spesifikasi
| Seri Produk | Pemancar Dua Arah CSFP | Nomor Bagian | GCS-B4312-B4312-20C |
| Kemasan | CSFP | Jenis | 2x BiDi LX |
| SedikitKecepatan(Gbps) | 1.25G/1.25G | Hitungan Jalur | 2x (Tx/Rx) |
| Jangkauan Maks | 20km | Antarmuka | PC LC ganda |
| Panjang Gelombang TX(Khas) | 2x 1490nm | Panjang Gelombang RX(Khas) | 2x 1310nm |
| Tegangan Catu Daya | +3.3V (khas) | KekuasaanMenghilangnya | 1.3W |
| LaserJenis | DFB | PDJenis | PIN |
| TXDaya Keluaran | -9 ~ -3dBm | RXKepekaan | < -22dBm |
| Rasio Kepunahan | > 9dB | Kelebihan muatan | > -3dBm |
| Anggaran Daya (dB) | 13dB | Diagnostik Digital | Mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Bobot | 0,025kg | |
| Protokol | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -9 | -3 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1330 | nm | ||||
| Sensitivitas Penerima | -23 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -23 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -35 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 27-1 @1250Mbps, BER 1×10-12.
4. Internal AC-coupled.
Sirkuit Antarmuka yang Direkomendasikan
