Detail produk:
|
| Jenis: | 10Gbps CSFP + Transceiver | Kecepatan Data (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Faktor bentuk: | CSFP+ | Panjang gelombang (Ch1): | TX1310nm/RX1270nm |
| Panjang gelombang (Ch2): | Tx1270nm/Rx1330nm | komponen: | DFB+PIN |
| Penularan: | 20km | DOM/DDM: | didukung |
| Kata kunci: | 2 Fiber BIDI Transceiver 20km | ||
| Menyoroti: | 10G Compact SFP,DOM Compact SFP,Dual BIDI Transceiver |
||

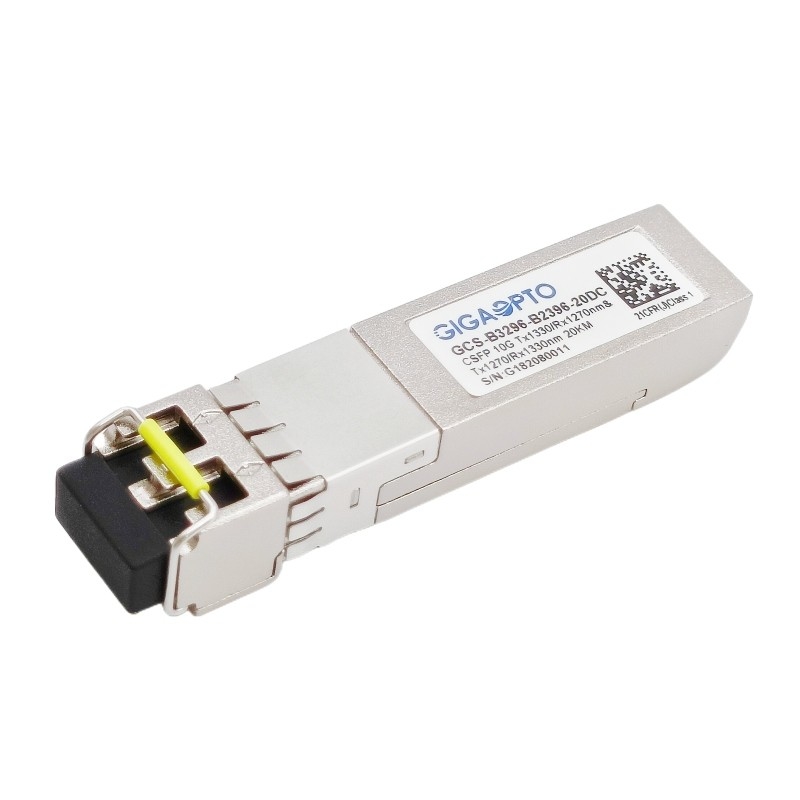

10.3Gbps 2 Fiber Compact SFP+ Transceiver Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM
Keterangan
Transceiver GCS-B3296-B2396-20DC adalah modul pluggable faktor bentuk kecil untuk komunikasi data optik serial dua arah seperti IEEE 802.3ae 10GBASE-BX dengan menggunakan pemancar 1270/1330 nm dan penerima 1330/1270 nm.
CSFP+ Transceiver ini sepenuhnya sesuai dengan opsi MSA Small Form-Factor Pluggable (CSFP) 2 yang ringkas untuk 10GBASE-LR dan Fibre Channel, memungkinkan dua saluran dua arah independen per port.
Dilengkapi dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas. Fungsi diagnostik digital tersedia melalui antarmuka I2C sebagaimana ditentukan dalam MSA SFF-8472.
spesifikasi
| ProdukNama | 10G CSFP + Transceiver | P/T | GCS-B3296-B2396-20DC |
| Faktor Bentuk | CSFP+ | Jenis | 2 serat Dua Arah |
| SedikitTingkat (CH1/CH2)) | 10.3Gbps/10.3Gbps | Hitungan Jalur | 2x ( Tx / Rx ) |
| Penularan | 20km | Antarmuka | LC Duplex UPC |
| TengahPanjang gelombang (CH1) | TX1330nm/RX1270nm | TengahPanjang gelombang (CH2) | TX1270nm/RX1330 |
| Tegangan Daya | +3.3V (khas) | KekuasaanMenghilangnya | 2.0W |
| PemancarJenis (CH1/CH2) | DFB | PenerimaJenis (CH1/CH2) | PIN+TIA |
| TXKekuasaanper Saluran | -2~ +3dBm | RXKepekaanper Saluran | < -13dBm |
| Rasio Kepunahan | > 3.5dB | Saturasi RX | > 0.5dBm |
| OptikAnggaran (dB) | 11dB | Diagnostik Digital | mendukung |
| LingkunganSuhu | Pengoperasian: 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | SatuanBobot | 30 gram | |
| Kepatuhan | Tautan Ethernet 10G, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min. | Khas | Maks. | Satuan |
| 9µm Diameter Inti SMF | L | 20 | km | ||
| Kecepatan Data | 1.25 | 10.3 | Gbps | ||
| Pemancar | |||||
| Pusat Panjang Gelombang | C | 1260 | 1270 | 1280 | nm |
| Lebar Spektral (-20dB) | 1 | nm | |||
| Daya Keluaran Rata-rata*(catatan3) | Merengut | -2 | 3 | dBm | |
| Rasio Kepunahan @ 1250Mbps | ER | 3.5 | dB | ||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | ||
| Penalti Pemancar dan Dispersi | TDP | 2 | dB | ||
| Daya Rata-rata Pemancar MATI | -30 | dBm | |||
| Penerima | |||||
| Pusat Panjang Gelombang | C | 1320 | 1330 | 1340 | nm |
| Sensitivitas Penerima*(catatan4) | menit | -13 | dBm | ||
| Kelebihan Penerima | Pmax | 0,5 | dBm | ||
| Mengembalikan kerugian | 12 | dB | |||
| LOS De-Menegaskan | KEHILANGAN | -14 | dBm | ||
| Pernyataan LOS | LOSA | -30 | dBm | ||
Catatan3: Output digabungkan ke dalam serat mode tunggal 9/125μm.
Catatan4: Diukur dengan ER terburuk, BER kurang dari 1E-12 dan PRBS 231-1 pada 10.3125Gbps.
Dimensi Mekanik
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
