1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM

1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM
1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM 1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM 1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM 1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM

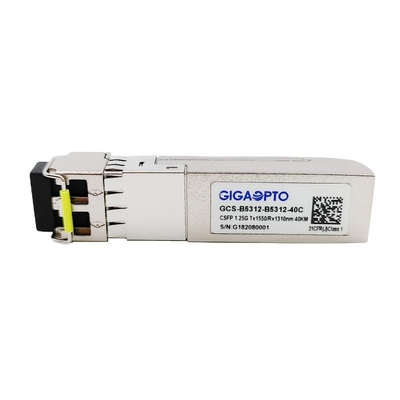

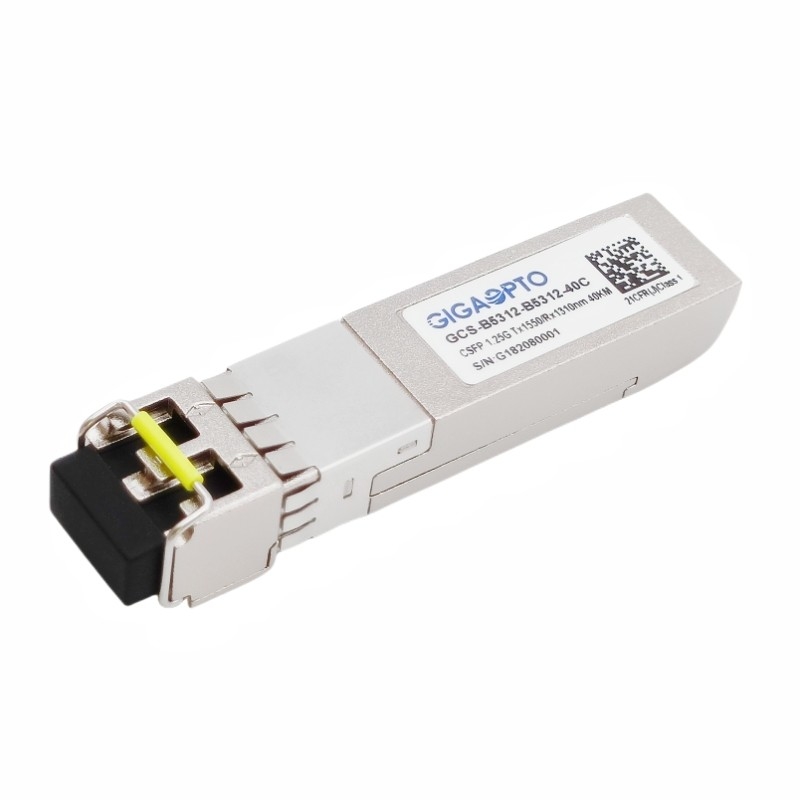

Gambar besar :  1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM

Detail produk:
Tempat asal: Shenzhen, Cina
Nama merek: Gigaopto
Sertifikasi: CE, FCC, ROHS, ISO9001, ISO14000, MSDS, REACH, CP65, TUV, UL
Nomor model: GCS-B5312-B5312-40C
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: negotiable
Kemasan rincian: Paket Tunggal,10 atau 20pcs per Baki,30 atau 50 atau 100pcs per kotak, 400 atau 600pcs per karton
Waktu pengiriman: 1-5 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 50.000 pcs/bulan

1000BASE CSFP Dual BIDI Transceiver 40km TX1550 RX1310 SM LC DOM

Deskripsi
Jenis: 2-serat 1G CSFP Kecepatan Data (Gbps): 1.244Gbps/1.244Gbps
Panjang Gelombang TX: 2x1310nm Panjang Gelombang RX: 2x1550nm
komponen: DFB+PIN Jarak: 40km
Suhu: Komersial Kata kunci: 1.244G CSFP Fiber Transceiver
Menyoroti:

1000BASE CSFP

,

TX1550 CSFP

,

Transceiver BIDI Ganda

1000BASE CSFP Dual BIDI 40km TX1550 RX1310 SM Transceiver LC DOM





Keterangan



Transceiver CSFP GCS-B5312-B5312-40C ini adalah produk berkinerja tinggi dan stabilitas tinggi yang beroperasi pada suhu standar, memberikan throughput 1000Base-BX 2-Channel hingga 40km melalui serat mode tunggal (SMF) menggunakan panjang gelombang nominal 1550nmTx / 1310nmRx melalui konektor LC.

Untuk setiap Saluran, transceiver terdiri dari tiga bagian: pemancar laser DFB 1550nm, fotodioda PIN 1310nm yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.

Transceiver kompatibel dengan Compact SFP Multi-Source Agreement (MSA) dan SFF-8472.Untuk informasi lebih lanjut, silakan merujuk ke SFP MSA





spesifikasi



Seri Produk Transceiver CSFP 1000Base Ganda P/T GCS-B5312-B5312-40C
Kemasan SFP ringkas Jenis 2 Serat BIDI
Data-Tarif (Gbps) 1.244G/1.244G Hitungan Jalur 2x ( Tx / Rx )
Mencapai 40km Penyambung Dupleks LC/UPC
Panjang Gelombang TX 2x 1550nm Panjang Gelombang RX 2x 1310nm
Tegangan Daya +3.3V (khas) Konsumsi daya 1.3W
TX Jenis DFB Tipe RX PIN
Keluaran TXKekuasaan -5 ~ 0dBm Sensitivitas RX < -25dBm
Rasio Kepunahan > 9dB Kejenuhan > 0dBm
Kekuasaan-anggaran (dB) 20dB DDM built-in
Lingkungan Pengoperasian: standar 0 hingga 70 °C Jaminan 36 bulan
Penyimpanan: -40 ° C hingga 85 ° C MTBF 1.000.000 Jam
Protokol 1000BASE Ethernet, Sesuai MSA, SFF-8472





Fitur



  • Transceiver Optik CSFP 2-Fiber Bi-Directional
  • Tautan Data Dua Arah hingga 1,244Gbps
  • Sesuai dengan CSFP MSA 2.0 (Opsi2)
  • IEEE802.3ah 100BASE-BX, 1000BASE-BX, SONET OC-3 / SDH STM-1, Sesuai
  • Sesuai dengan Antarmuka Monitor Diagnostik Digital SFF-8472
  • Konektor LC Dupleks
  • Laser DFB 1550nm dan fotodioda PIN 1310nm
  • Hingga 40km pada 9/125µm SMF
  • Kopling AC/AC menurut MSA
  • Catu Daya +3,3 V Tunggal
  • Sesuai RoHS
  • Standar Keamanan Internasional Laser Kelas 1 Sesuai IEC 60825



Aplikasi



  • Interkoneksi Peralatan SONET/SDH
  • Ethernet cepat
  • Beralih ke Beralih antarmuka
  • Aplikasi FTTH Titik ke Titik
  • Sistem transmisi optik lainnya



Karakteristik Optik dan Listrik



Parameter Simbol min Khas Maks Satuan Catatan
Pemancar
Pusat Panjang Gelombang c 1530 1550 1570 nm
Lebar Spektral (-20dB)     1 nm
Rasio Penindasan Mode Samping SMSR 30     dB
Daya Output Rata-rata Merengut -5   0 dBm 1
Rasio Kepunahan ER 9     dB
Waktu Naik/Turun Optik (20%~80%) tr/tf     0,26 n
Diferensial Ayunan Input Data VDI 400   1800 mV 2
Masukan Diferensial Impedansi ZDI 90 100 110

Nonaktifkan TX

Cacat   2.0   Vcc V
Memungkinkan   0   0.8 V

Kesalahan TX

Kesalahan   2.0   Vcc V
Normal   0   0.8 V
Penerima
Pusat Panjang Gelombang c 1290 1310 1330 nm
Sensitivitas Penerima       -25 dBm 3
Kelebihan Penerima   0     dBm 3
LOS De-Menegaskan LOSD     -27 dBm
Pernyataan LOS LOSSEBUAH -40     dBm
Histeresis LOS   1   4 dB
Diferensial Ayunan Keluaran Data pilih 400   1800 mV 4

LOS

Tinggi 2.0   Vcc V
Rendah     0.8 V

Catatan:

1. Daya optik diluncurkan ke SMF.

2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.

3. Diukur dengan pola uji PRBS 223-1 @1244Mbps, BER 1×10-12.

4. Internal AC-coupled.
