Detail produk:
|
| Jenis: | 2-serat 1G CSFP | Kecepatan Data (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1310nm | Panjang Gelombang RX: | 2x1550nm |
| komponen: | DFB+PIN | Jarak: | 40km |
| Suhu: | Komersial | Kata kunci: | Modul CSFP |
| Menyoroti: | 2 Fiber Compact SFP,1.244Gbps Compact SFP,DOM SFP |
||

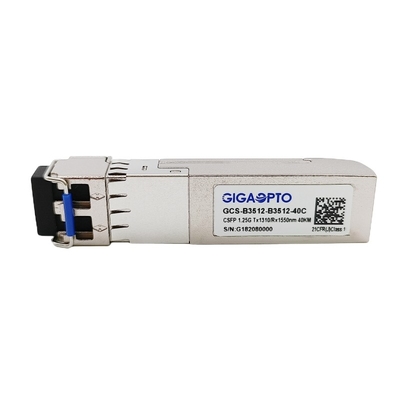

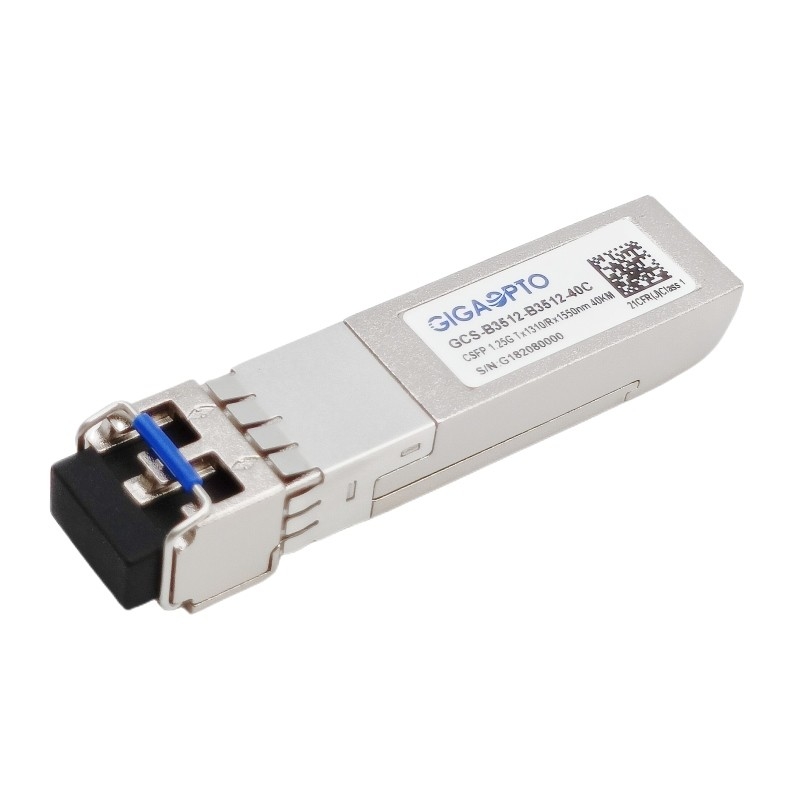

2 Fiber 1.244Gbps Compact SFP BIDI 1310nm/1550nm SMF 40km LC DOM
Keterangan
1000Base 2-channel CSFP BIDI Transceiver ini berkinerja tinggi, modul hemat biaya yang mendukung 1.244Gbps dan jarak transmisi 40km dengan SMF. Ini dengan konektor SFP 20-pin untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui bus seri I2C yang ditentukan dalam MSA SFF-8472.
Transceiver terdiri dari unit Transceiver Optik Bi-directional 2 saluran dengan lima bagian: driver LD, penguat pembatas, monitor diagnostik digital, jenis laser (laser DFB) dan detektor foto PIN.
Output optik dapat dinonaktifkan oleh input tingkat tinggi logika TTL dari Tx Disable, dan sistem juga dapat menonaktifkan modul melalui I2C.Tx Fault disediakan untuk menunjukkan bahwa degradasi laser.Keluaran sinyal hilang (LOS) disediakan untuk menunjukkan hilangnya sinyal optik masukan penerima atau status tautan dengan mitra.Sistem juga bisa mendapatkan informasi LOS (atau Link)/Disable/Fault melalui akses register I2C.SFP konvensional akan berfungsi ketika dicolokkan ke soket C-SFP, pada saat yang sama tidak ada kerusakan pada C-SFP dan papan host jika modul C-SFP dicolokkan ke soket SFP konvensional
Transceiver SFP (CSFP) yang ringkas sepenuhnya sesuai dengan Small Form-Factor Pluggable (CSFP) opsi MSA 2 dan SFF-8472 yang ringkas.
spesifikasi
| Seri Produk | 2 Saluran CSFP Transceiver | P/T | GCS-B3512-B3512-40C |
| Faktor Bentuk | SFP ringkas | Jenis | ganda BiDi EX |
| DataTarif (Gbps) | 1.244G/1.244G | Hitungan Jalur | 2x ( Tx / Rx ) |
| Panjang Kabel Maks | 40km | Konektor/Polandia | Dupleks LC/UPC |
| Panjang Gelombang TX | 2x 1310nm | Panjang Gelombang RX | 2x 1550nm |
| Tegangan Daya | +3.3V (khas) | Konsumsi daya | 1.3W |
| LD Jenis | DFB | Tipe PD | PIN |
| Rata-Rata TXKekuasaan | -5 ~ 0dBm | Sensitivitas RX | < -25dBm |
| Rasio Kepunahan | > 9dB | Kelebihan muatan | > 0dBm |
| Kekuasaan-anggaran (dB) | 20dB | Diagnostik Digital | Mendukung |
| Suhu | Pengoperasian: Komersial 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | MTBF | 1.000.000 Jam | |
| Kepatuhan | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1300 | 1310 | 1320 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1530 | 1550 | 1570 | nm | |||
| Sensitivitas Penerima | -25 | dBm | 3 | |||||
| Kelebihan Penerima | 0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -27 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -40 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @1244Mbps, BER 1×10-12.
4. Internal AC-coupled.
