Detail produk:
|
| tipe produk: | Dual 1000Base CSFP BIDI LX | Kecepatan Data: | 1.25Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1310nm | Panjang Gelombang RX: | 2x1550nm |
| komponen: | FP+PIN | Panjang kabel: | 20km |
| Media: | G.652 SMF | Menyorot: | Transceiver Serat SFP Ringkas |
| Menyoroti: | BIDI CSFP,Modul CSFP,Modul Transceiver 1G SFP |
||

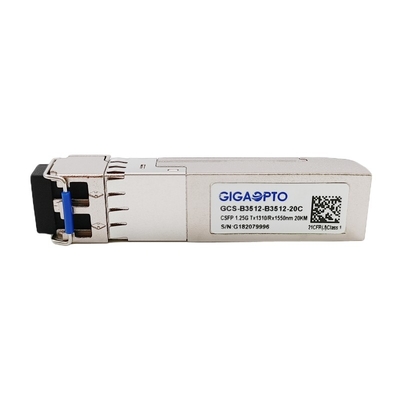

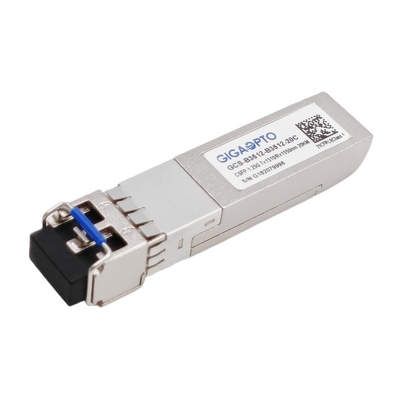

1.25G Compact SFP (CSFP) ganda BiDI 1310nm TX 1550 nm RX 20km
Keterangan
Transceiver CSFF faktor bentuk kecil yang ringkas ini dirancang untuk menyediakan aliran lalu lintas dua arah ganda menggunakan port SFP, sehingga menggandakan kepadatan port dan mengurangi konsumsi daya dengan setengah jumlah port yang diperlukan, mendukung 2 x 1000Mbps hingga 20km lebih dari 9 /125um serat mode tunggal.
Transceiver CSFP BIDI LX dengan dua saluran komunikasi data independen, untuk setiap saluran terpisah transceiver ini menggunakan pemancar Laser FP 1310nm yang sangat andal dan penerima Fotodioda PIN 1550nm, semua modul memenuhi persyaratan keamanan laser kelas 1.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C yang ditentukan dalam SFP MSA SFF-8472.
CSFP LX Transceiver ini sepenuhnya sesuai dengan opsi 2 MSA Small Form-Factor Pluggable (CSFP) yang ringkas dan bersertifikat CE/RoHS.
spesifikasi
| Seri Produk | CSFP 1G ganda | Nomor Bagian | GCS-B3512-B3512-20C |
| Kemasan | CSFP | Jenis | 2x BiDi LX |
| SedikitKecepatan(Gbps) | 2x 1.25G | Hitungan Jalur | 2x (Tx/Rx) |
| Panjang Tautan Maks | 20km | Penyambung | LC/UPC ganda |
| Panjang Gelombang TX(Khas) | 2x 1310nm | Panjang Gelombang RX(Khas) | 2x 1550nm |
| Tegangan Catu Daya | +3.3V (khas) | KekuasaanMenghilangnya | 1.3W |
| Komponen TX | FP | Komponen RX | PIN |
| TX Rata-rataKekuasaan | -9 ~ -3dBm | RXKepekaan | < -22dBm |
| Rasio Kepunahan | > 9dB | Saturasi RX | > -3dBm |
| OptikAnggaran (dB) | 13dB | DOM | Mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Bobot | 0,025kg | |
| Protokol | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (RMS) | 4 | nm | ||||||
| Daya Output Rata-rata | Merengut | -9 | -3 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1480 | 1550 | 1580 | nm | |||
| Sensitivitas Penerima | -23 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -23 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -35 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 27-1 @1250Mbps, BER 1×10-12.
4. Internal AC-coupled.
