Detail produk:
|
| tipe produk: | SFP ringkas | Kecepatan Data: | 1.25Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1310nm | Panjang Gelombang RX: | 2x1490nm |
| Penularan: | 20km | Jenis kabel: | SMF |
| Kata kunci: | 1.25G CSFP Fiber Optik Transceiver | ||
| Menyoroti: | SFP CSFP,1.25G CSFP,Dual BIDI Compact SFP |
||

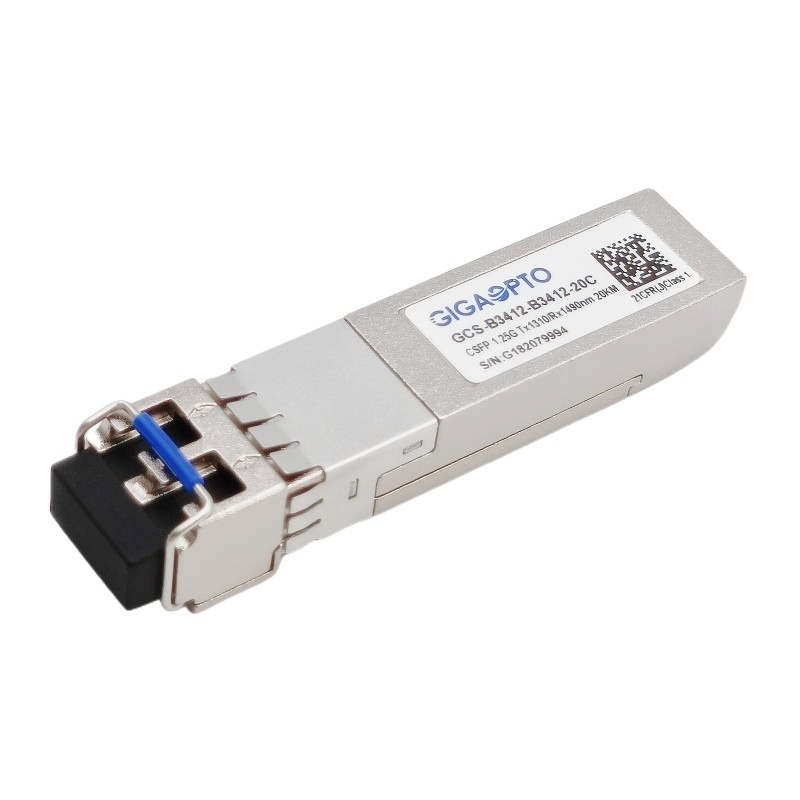

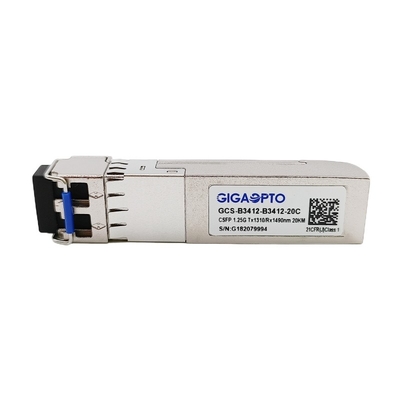

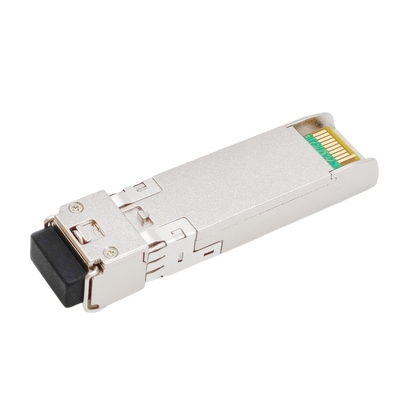

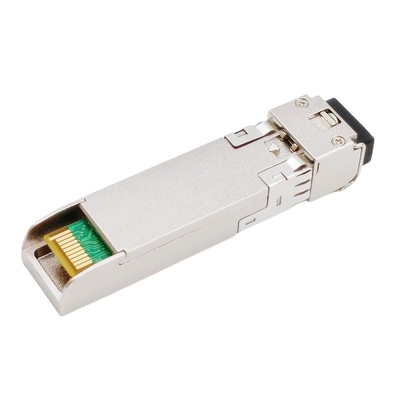

1.25G Compact SFP (CSFP) ganda BIDI TX1310nm RX1490nm 20km LC DOM
Keterangan
1000Base 2-fiber Bi-directional compact SFP Transceiver ini adalah versi SFP dengan faktor bentuk mekanis yang sama yang memungkinkan dua saluran dua arah independen per port.Ini dirancang untuk digunakan dalam aplikasi Gigabit Ethernet/1G Fibre Channel kepadatan tinggi, menyediakan tautan 20km menggunakan panjang gelombang nominal TX1310nm/RX1490nm melalui serat mode tunggal standar.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui bus seri I2C yang ditentukan dalam MSA SFF-8472.Bagian pemancar menggunakan laser DFB sumur kuantum ganda 1310nm dan merupakan laser kelas 1 yang sesuai dengan Standar Keselamatan Internasional IEC 60825. Bagian penerima menggunakan detektor preamplifier (IDP) 1490nm terintegrasi yang dipasang di header optik dan IC pasca-penguat pembatas .
Transceiver CSFP sepenuhnya sesuai dengan Small Form-Factor Pluggable (CSFP) opsi MSA 2 dan SFF-8472 yang ringkas.
spesifikasi
| Seri Produk | Transceiver CSFP Serat | Nomor Bagian | GCS-B3412-B3412-20C |
| Faktor Bentuk | CSFP | Jenis | 2x BiDi LX |
| Kecepatan Data | 1.25G/1.25G | Hitungan Jalur | 2x (Tx/Rx) |
| Jarak | 20km | Penyambung | 2x LC-Simpleks |
| Panjang Gelombang TX | 2x 1310nm | Panjang Gelombang RX | 2x 1490nm |
| Tegangan Catu Daya | +3.3V (khas) | Konsumsi daya | 1.3W |
| Jenis Pemancar/Jalur | FP | Jenis/Jalur Penerima | PIN |
| Daya Keluaran Pemancar | -9 ~ -3dBm | Sensitivitas Penerima | < -22dBm |
| Rasio Kepunahan | > 9dB | Masukan Kelebihan | > -3dBm |
| Anggaran Daya (dB) | 13dB | Diagnostik Digital | Mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Berat unit | 25 gram | |
| Kepatuhan | 1000Base BX20 IEEE802.3ah, CE, Kelas 1 FDA dan IEC60825-1 Laser Safety Compliant, CSFP MSA option 2, IEEE 802.3z, RoHS, SFF-8472 | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan |
| Konsumsi daya | 1.32 | W | ||||
| Arus suplai | Icc | 400 | mA | |||
| Pemancar | ||||||
| Toleransi Tegangan Input ujung tunggal | -0,3 | 4.0 | V | |||
| Ayunan Tegangan Input Diferensial | Vin, hal | 200 | 2400 | mVpp | ||
| Impedansi Input Diferensial | seng | 90 | 100 | 110 | Ohm | |
| Kirim Nonaktifkan Waktu Tegaskan | 5 | kita | ||||
| Mengirimkan Tegangan Nonaktif | video | Vcc-1.3 | Vcc | V | ||
| Mengirimkan Aktifkan Tegangan | Ven | Vee-0,3 | 0.8 | V | ||
| Penerima | ||||||
| Ayunan Tegangan Output Diferensial | Vout, pp | 500 | 900 | mVpp | ||
| Impedansi Output Diferensial | Zout | 90 | 100 | 110 | Ohm | |
| Waktu naik/turun keluaran data | Tr/Tf | 100 | ps |
20% menjadi 80% |
||
| Tegangan Tegaskan LOS | VlosH | Vcc-1.3 | Vcc | V | ||
| Tegangan De-tegaskan LOS | VlosL | Vee-0,3 | 0.8 | V | ||
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan |
| Pemancar | ||||||
| Pusat Panjang Gelombang | C | 1260 | 1310 | 1360 | nm | |
| Bandwidth Spektrum (RMS) | 3.5 | nm | ||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||
| Daya Optik Rata-rata | PAVG | -9 | -3 | dBm | 1 | |
| Rasio Kepunahan Optik | ER | 9 | dB | |||
| Daya Keluaran Pemancar MATI | mati | -45 | dBm | |||
| Masker Mata Pemancar | Sesuai dengan 802.3z (keamanan laser kelas 1) | 2 | ||||
| Penerima | ||||||
| Pusat Panjang Gelombang | C | 1470 | 1490 | 1510 | nm | |
| Sensitivitas Penerima (Daya Rata-Rata) | Sen. | -20 | dBm | 3 | ||
| Input Daya Saturasi (kelebihan beban) | Psat | -3 | dBm | |||
| Pernyataan LOS | LOSA | -36 | dB | 4 | ||
| LOS De-menegaskan | KEHILANGAN | -21 | dBm | 4 | ||
| Histeresis LOS | LOSH | 0,5 | 2 | 6 | dBm | |
Catatan:
1. Ukur pada pola 2^7-1 NRZ PRBS
2. Definisi masker mata pemancar.
3. Diukur dengan sumber Cahaya 1310nm, ER=9dB;BER =<10^-12 @PRBS=2^7-1 NRZ Ketika LOS di-de-asserted, output RX data+/- High-level (fixed).
Tugas Pin dan Deskripsi Pin
Diagram nomor dan nama pin blok konektor papan host
| PIN | Nama | Nama/Deskripsi | Catatan |
| 1 | VE | Tanah Pemancar | VEE mungkin terhubung secara internal di dalam modul SFP |
|
2 |
KESALAHAN TX |
Kesalahan Pemancar. |
TX Fault adalah keluaran kolektor/pembuangan terbuka, yang harus ditarik dengan resistor 4,7K– 10K pada papan host.Catatan 1 untuk informasi lebih lanjut |
| 3 | TX1_Nonaktifkan | Pemancar Nonaktifkan Ch A | Saluran modul A menonaktifkan fungsi |
|
4 |
MOD_DEF2 |
Data antarmuka dua kabel |
Antarmuka ID serial 2 kawat, SDA |
| 5 | MOD_DEF1 | Jam antarmuka dua kabel | Antarmuka ID serial 2 kawat, SCL |
| 6 | TD2- | Masukan Data Transmisi Terbalik dari Ch B | Ini adalah tempat pemancar diferensial.Mereka adalah AC-coupled, jalur diferensial dengan 100 terminasi diferensial di dalam modul.Kopling AC dilakukan di dalam modul dan karenanya tidak diperlukan di papan host |
|
7 |
TD2+ |
Mengirimkan Data Input Ch B |
|
|
8 |
LOS1 |
Hilangnya Sinyal Ch A |
Hilangnya fungsi sinyal yang terdeteksi.Catatan 2 untuk informasi lebih lanjut. |
| 9 | RD2+ | Menerima Data Keluaran Ch B | Ini adalah output penerima diferensial.Mereka adalah AC ditambah 100 garis diferensial yang harus diakhiri dengan 100 (diferensial) pada SERDES pengguna.Kopling AC dilakukan di dalam modul dan karenanya tidak diperlukan di papan induk. |
|
10 |
RD2- |
Output Data yang Diterima Terbalik dari Ch B |
|
|
11 |
VE |
Tanah Transceiver |
VEE mungkin terhubung secara internal di dalam modul SFP. |
|
12 |
RD1- |
Output Data yang Diterima Terbalik dari Ch A | Ini adalah output penerima diferensial.Mereka adalah AC ditambah 100 garis diferensial yang harus diakhiri dengan 100 (diferensial) pada SERDES pengguna.Kopling AC dilakukan di dalam modul dan karenanya tidak diperlukan di papan induk. |
|
13 |
RD1+ |
Menerima Data Keluaran dari Ch A |
|
|
14 |
LOS2 |
Kehilangan Sinyal CH B |
Hilangnya fungsi sinyal yang terdeteksi.Catatan 2 untuk informasi lebih lanjut. |
| 15 | VCCR | Daya Penerima | 3.3V ± 5%.Catatan 3 untuk informasi lebih lanjut |
|
16 |
VCCT |
Daya Pemancar |
3.3V ± 5%.Catatan 3 untuk informasi lebih lanjut |
| 17 | TX2_Nonaktifkan | Pemancar Nonaktifkan Ch B | Modul saluran B menonaktifkan fungsi |
|
18 |
TD1+ |
Mengirimkan Input Data dari Ch A |
Ini adalah tempat pemancar diferensial.Mereka adalah jalur diferensial berpasangan AC dengan 100 terminasi diferensial di dalam modul.Kopling AC dilakukan di dalam modul dan karenanya tidak diperlukan di papan host |
|
19 |
TD1- |
Masukan Data Transmisi Terbalik dari Ch A | |
|
20 |
VE |
Tanah Transceiver |
VEE mungkin terhubung secara internal di dalam modul SFP. |
Catatan:
1. Ketika tinggi, output menunjukkan kesalahan laser dari beberapa jenis baik di Saluran A atau Saluran B. Host harus membaca Saluran A/B untuk rincian: TX Kesalahan dari saluran A jika bit 2 diatur di [A2H:110];TX Fault dari channel B jika bit 2 diset di [B2H: 110].Rendah menunjukkan operasi normal.Dalam keadaan rendah, output akan ditarik ke <0.8V.
2. Saat tinggi, output ini menunjukkan daya optik yang diterima di bawah sensitivitas penerima kasus terburuk (sebagaimana didefinisikan oleh standar yang digunakan).Rendah menunjukkan operasi normal.Dalam keadaan rendah, output akan ditarik ke <0.4V.VccT VccR adalah catu daya.Mereka didefinisikan sebagai 3.3V ± 5% pada pin konektor SFP.Arus suplai maksimum adalah 400Ma@3.3V.Vcc dapat dihubungkan secara internal dalam modul transceiver SFP.
Dimensi Mekanik
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
