Detail produk:
|
| tipe produk: | 100BASE CSFP | Kecepatan Data: | 155Mbps/155Mbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1490nm | Panjang Gelombang RX: | 2x1310nm |
| Penularan: | 20km | Media: | SMF |
| DOM/DDM: | didukung | Kata kunci: | 2 Fiber 100BASE BIDI CSFP Fiber Optik Transceiver |
| Menyoroti: | 2 Transceiver serat sfp serat,transceiver serat sfp 20km,saluran serat DOM sfp |
||

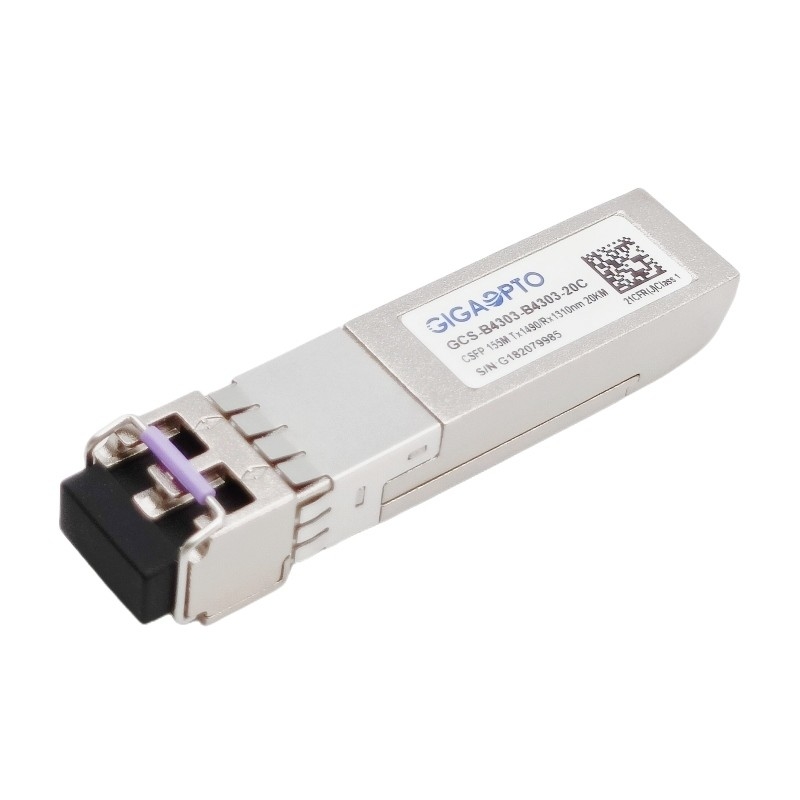

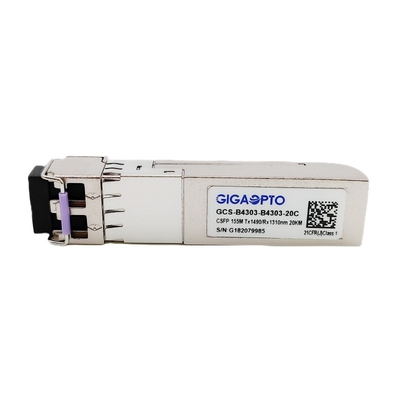

2 Fiber 100BASE BIDI CSFP Fiber Optik Transceiver TX1490nmRX1310nm LC 20km DOM
Keterangan
Transceiver CSFP 100Base dirancang khusus untuk dua tautan dua arah terintegrasi berkinerja tinggi pada serat mode tunggal dupleks, setiap tautan mendukung throughput 155Mbps dan transmisi 20km dengan antarmuka LC.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C yang ditentukan dalam SFP MSA SFF-8472.
CSFP LX Transceiver ini sepenuhnya sesuai dengan opsi 2 MSA Small Form-Factor Pluggable (CSFP) yang ringkas dan bersertifikat CE/RoHS.
spesifikasi
| Seri Produk | 100Base CSFP | Pnomor seni | GCS-B4303-B4303-20C |
| Kemasan | CSFP | Jenis | 2 BOSA per port |
| Kecepatan Data(Mbps) | 155Mbps/155Mbps | Hitungan Jalur | 2x (Tx/Rx) |
| Jarak Tautan | 20km | Penyambung | dupleks LC |
| Panjang Gelombang TX | 2x 1490nm | Panjang Gelombang RX | 2x 1310nm |
| Voltase | +3.3V (khas) | Konsumsi daya | 1.3W |
| Jenis Pemancar/Jalur | Laser DFB | Jenis/Jalur Penerima | PIN |
| TXDaya Keluaran | -14 ~ -8dBm | RXKepekaan | < -32dBm |
| Rasio Kepunahan | > 9dB | RXKelebihan muatan | > -3dBm |
| Anggaran Daya (dB) | 18dB | DDM/DOM | Mendukung |
| Suhu | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Berat unit | 25 gram | |
| Protokol | Ethernet Cepat, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -13 | -9 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1330 | nm | ||||
| Sensitivitas Penerima | -32 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -32 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -45 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 27-1 @155Mbps, BER 1×10-12.
4. Internal AC-coupled.
