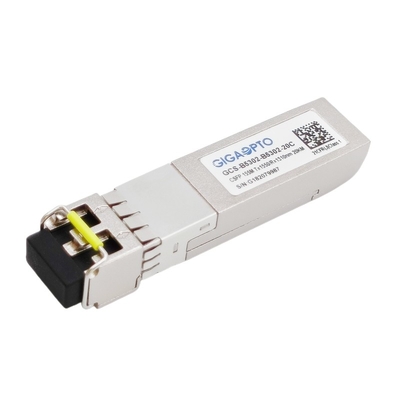

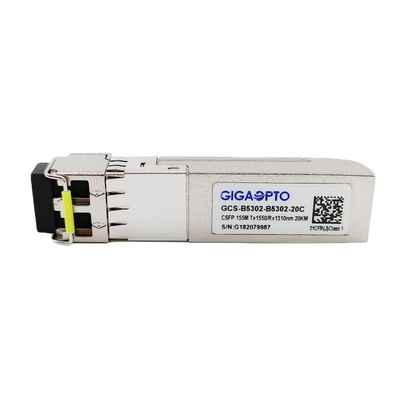

100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM

100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM
100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM 100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM 100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM 100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM

Gambar besar :  100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM

Detail produk:
Tempat asal: Shenzhen, Cina
Nama merek: Gigaopto
Sertifikasi: CE,FCC,RoHs, TUV,UL
Nomor model: GCS-B5302-B5302-20C
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: negotiable
Kemasan rincian: Tas statis, kantong plastik, kotak ritel atau sesuai kebutuhan
Waktu pengiriman: 1-5 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 50.000 pcs/bulan

100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nm RX1310nm LC 20km DOM

Deskripsi
tipe produk: 100M Compact SFP BIDI LX20 Kecepatan Bit: 100Mbps/100Mbps
Panjang gelombang (Ch1): TX1550nm/RX1310nm Panjang gelombang (Ch2): TX1550nm/RX1310nm
Jangkauan Tautan: 20km Antarmuka: LC ganda
Suhu: Komersial Kata kunci: 100Mbps Compact BIDI SFP
Menyoroti:

100Mbps Compact SFP

,

20km Compact SFP

,

RX1310nm Bidirectional Optical Transceiver

100Mbps Compact SFP Dual Bidirectional Optical Transceiver TX1550nmRX1310nm LC 20km DOM





Keterangan



GCS-B5302-B5302-20C dirancang khusus untuk tautan dua arah terintegrasi berkinerja tinggi pada serat mode tunggal dupleks, setiap tautan mendukung throughput 155Mbps dan transmisi 20km dengan antarmuka LC.

Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C yang ditentukan dalam SFP MSA SFF-8472.

CSFP LX Transceiver ini sepenuhnya sesuai dengan opsi 2 MSA Small Form-Factor Pluggable (CSFP) yang ringkas dan bersertifikat CE/RoHS.





Fitur



Seri Produk 100Mbps Compact SFP BIDI Pnomor seni GCS-B5302-B5302-20C
Faktor Bentuk SFP ringkas Jenis 2 BOSA per port sfp
Kecepatan Data(Ch1/Ch2) 155Mbps/155Mbps Hitungan Jalur 2x (Tx/Rx)
Panjang kabel 20km Antarmuka LC ganda
Panjang gelombang-Ch1 TX1550nm/RX1310nm Panjang gelombang-Ch2 TX1550nm/RX1310nm
KekuasaanVoltase +3.3V KekuasaanMenghilangnya 1.3W
LaserJenis Laser DFB fotodetektorJenis PIN
TX Rata-rataKekuasaan -13 ~ -9dBm RXKepekaan < -32dBm
Rasio Kepunahan > 9dB RX Kejenuhan > -3dBm
OptikAnggaran (dB) 19dB Diagnostik Digital Mendukung
Suhu Pengoperasian: 0 hingga 70 °C Jaminan 3 tahun
Penyimpanan: -40 ° C hingga 85 ° C Berat unit 25 gram
Protokol Ethernet Cepat, Sesuai MSA





Fitur



  • 2 Transceiver CSFP dua arah serat ganda
  • Mendukung tautan data dua arah 155Mbps
  • Laser DFB 1550nm dan fotodioda PIN 1310nm
  • Transmisi maks 20km pada 9/125µm SMF
  • Konektor LC Dupleks
  • + 3.3V catu daya tunggal
  • Sesuai dengan CSFP MSA Option 2 dan SFF-8472
  • Kompatibel dengan sistem SONET OC-3
  • Suhu casing pengoperasian: 0 hingga +70 °C (Komersial)/ -20 ~ +80 °C (Diperpanjang)/ -40 °C hingga +85 °C (Industri)
  • Sesuai RoHS dan bebas timah
  • Standar Keamanan Internasional Laser Kelas 1 Sesuai IEC 60825



Aplikasi



  • Sistem SONET OC-3
  • Ethernet cepat
  • Beralih ke Beralih antarmuka
  • Aplikasi FTTH Titik ke Titik
  • Sistem transmisi optik lainnya



Karakteristik Listrik dan Optik



Parameter Simbol min Khas Maks Satuan Catatan
Pemancar
Pusat Panjang Gelombang c 1530 1550 1570 nm
Lebar Spektral (-20dB)     1 nm
Rasio Penindasan Mode Samping SMSR 30     dB
Daya Output Rata-rata Merengut -13   -9 dBm 1
Rasio Kepunahan ER 9     dB
Waktu Naik/Turun Optik (20%~80%) tr/tf     0,26 n
Diferensial Ayunan Input Data VDI 400   1800 mV 2
Masukan Diferensial Impedansi ZDI 90 100 110

Nonaktifkan TX

Cacat   2.0   Vcc V
Memungkinkan   0   0.8 V

Kesalahan TX

Kesalahan   2.0   Vcc V
Normal   0   0.8 V
Penerima
Pusat Panjang Gelombang c 1290   1330 nm
Sensitivitas Penerima       -32 dBm 3
Kelebihan Penerima   -3     dBm 3
LOS De-Menegaskan LOSD     -32 dBm
Pernyataan LOS LOSSEBUAH -45     dBm
Histeresis LOS   1   4 dB
Diferensial Ayunan Keluaran Data pilih 400   1800 mV 4

LOS

Tinggi 2.0   Vcc V
Rendah     0.8 V

Catatan:

1. Daya optik diluncurkan ke SMF.

2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.

3. Diukur dengan pola uji PRBS 27-1 @155Mbps, BER 1×10-12.

4. Internal AC-coupled.
