Detail produk:
|
| tipe produk: | 155Mbps Pemancar SFP BIDI Ringkas | Kecepatan Bit: | 155Mbps/155Mbps |
|---|---|---|---|
| Panjang gelombang (Ch1): | TX1310nm/RX1490nm | Panjang gelombang (Ch2): | TX1310nm/RX1490nm |
| Panjang kabel: | 40km | Penyambung: | LC/UPC ganda |
| komponen: | FP+PIN | Kata kunci: | Saluran Ganda Compact SFP Transceiver |
| Menyoroti: | SFP Kompak Saluran Ganda,SFP Ringkas RX1490nm,CSFP 155Mbps |
||

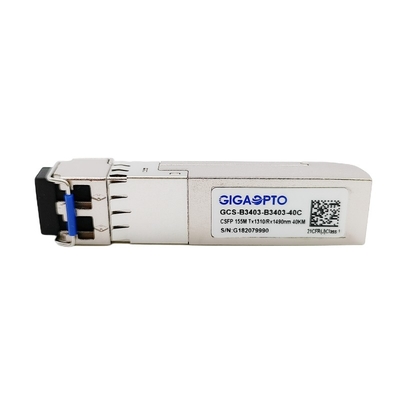

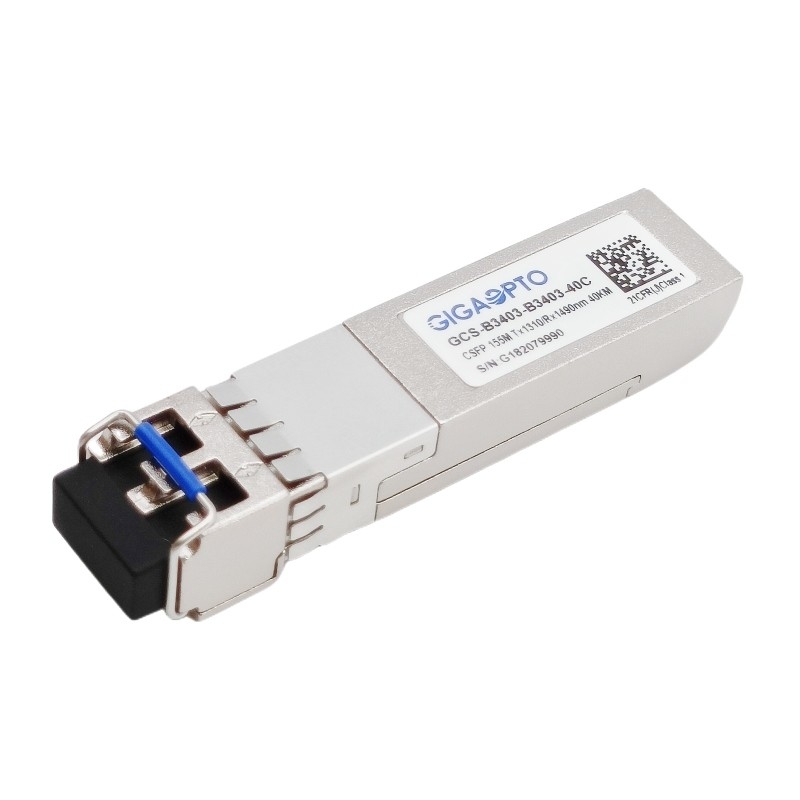

155Mbps Compact Bi-Di SFP Transceiver 1310nm TX1490 nm RX 40km
Keterangan
GCS-B3403-B3403-40C compact small form-factor pluggable (CSFP) adalah versi SFP dengan faktor bentuk mekanis yang sama yang memungkinkan dua saluran dua arah independen per port.
Ini mencakup dua BOSA dalam satu port SFP, masing-masing BOSA terdiri dari pemancar laser FP 1310nm berkualitas tinggi dan fotodioda PIN 1490nm sensitivitas tinggi, memberikan throughput 155Mbps dengan transmisi tautan 40km.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C yang ditentukan dalam SFP MSA SFF-8472, monitor suhu waktu nyata, tegangan suplai, arus bias laser, daya keluaran rata-rata laser, dan daya keluaran penerima disediakan.
Transceiver SFP ringkas 155Mbps ini sepenuhnya sesuai dengan opsi MSA Small Form-Factor Pluggable (CSFP) 2 yang ringkas dan bersertifikat CE/RoHS.
Fitur
| Seri Produk | 155Mbps Compact SFP Dual BIDI | P/N | GCS-B3403-B3403-40C |
| Faktor Bentuk | SFP ringkas | Jenis | Saluran BIDI ganda per port SFP |
| Kecepatan Data(Ch1/Ch2) | 155Mbps/155Mbps | Hitungan Jalur | 2x (Tx/Rx) |
| Penularan | 40km @ SMF | Penyambung | LC Dupleks |
| Panjang gelombang-Ch1 | TX1310nm/RX1490nm | Panjang gelombang-Ch2 | TX1310nm/RX1490nm |
| KekuasaanVoltase | +3.3V | KekuasaanMenghilangnya | 1.3W |
| PemancarJenis | FP Laser | PenerimaJenis | PIN/TIA |
| TX Rata-rataKekuasaan | -1 ~ -4dBm | RXKepekaan | < -39dBm |
| Rasio Kepunahan | > 9dB | RX Kejenuhan | > -3dBm |
| OptikAnggaran (dB) | 38dB | Diagnostik Digital | Mendukung |
| Suhu | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Berat unit | 25 gram | |
| Protokol | Ethernet Cepat, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (RMS) | 4 | nm | ||||||
| Daya Output Rata-rata | Merengut | -1 | -4 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1510 | nm | ||||
| Sensitivitas Penerima | -35 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -35 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -45 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @155Mbps, BER 1×10-12.
4. Internal AC-coupled.
