Detail produk:
|
| tipe produk: | 2 Serat 100Base CSFP BIDI EX | Kecepatan Data (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Panjang gelombang (Ch1/Ch2): | TX_1310nm/RX_1550nm | Penularan: | 40km |
| komponen: | FP+PIN | Suhu: | Komersial |
| Penyambung: | LC ganda | Kata kunci: | 2 Serat BIDI EX Transceiver |
| Menyoroti: | RX 1550nm CSFP,TX 1310nm CSFP,100Base CSFP |
||

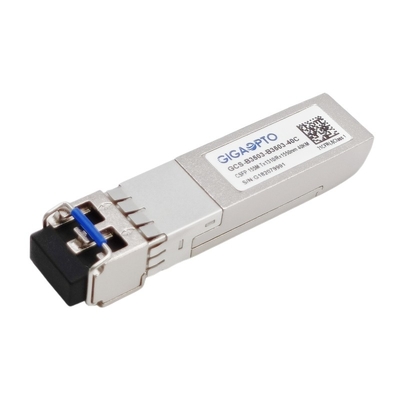

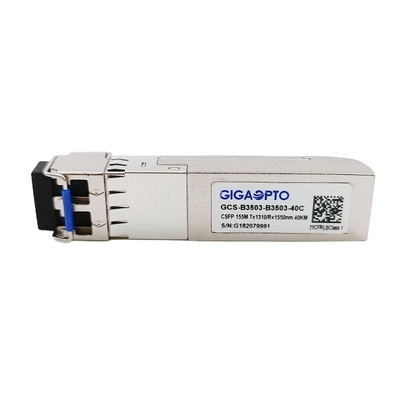

155Mbps Compact Bi-Di SFP Transceiver 1310nm TX 1550nm RX 40km
Keterangan
Transceiver CSFP 2 Fiber 100Base ini adalah daya sangat rendah (konsumsi daya < 1.3W), kinerja tinggi dan produk stabilitas tinggi yang beroperasi pada suhu komersial, mendukung jarak transmisi 155Mbps dan 40km dengan kabel SMF.
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver kompatibel dengan Compact SFP Multi-Source Agreement (MSA) dan SFF-8472.
Fitur
| Seri Produk | 2 Serat 100Base CSFP | Pseni No. | GCS-B3503-B3503-40C |
| Kemasan | CSFP | Jenis | 2x BIDI per port SFP |
| Data-Kecepatan(Ch1/Ch2) | 155Mbps/155Mbps | Hitungan Jalur | 2x (Tx/Rx) |
| Penularan | 40km @ G652 SMF | Penyambung | LC Dupleks |
| Panjang gelombang-Ch1 | TX_1310nm/RX_1550nm | Panjang gelombang-Ch2 | TX_1310nm/RX_1550nm |
| KekuasaanVoltase | +3.3V | KekuasaanMenghilangnya | 1.3W |
| PemancarJenis | FP Laser | PenerimaJenis | Fotodioda PIN |
| Tpengirim pesanKekuasaan | -1 ~ -4dBm | RpenerimaKepekaan | < -39dBm |
| Rasio Kepunahan | > 9dB | Kelebihan muatan | > -3dBm |
| OptikAnggaran (dB) | 38dB | Diagnostik Digital | Mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Berat unit | 25 gram | |
| Protokol | Ethernet Cepat, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (RMS) | 4 | nm | ||||||
| Daya Output Rata-rata | Merengut | -1 | -4 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1530 | 1570 | nm | ||||
| Sensitivitas Penerima | -35 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -35 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -45 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @155Mbps, BER 1×10-12.
4. Internal AC-coupled.
