Detail produk:
|
| Jenis: | 2-serat 100Base CSFP | Kecepatan Data (Gbps): | Ganda 155Mbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1550nm | Panjang Gelombang RX: | 2x1310nm |
| komponen: | DFB+PIN | Jarak: | 40km |
| DOM/DDM: | didukung | Kata kunci: | Transceiver CSFP 100Base-BX |
| Menyoroti: | 100BASE BX CSFP,CSFP Dual BIDI,DOM SM Transceiver |
||
155Mbps Pemancar SFP Ringkas 1550nm TX 1310nm RX 40km
Keterangan

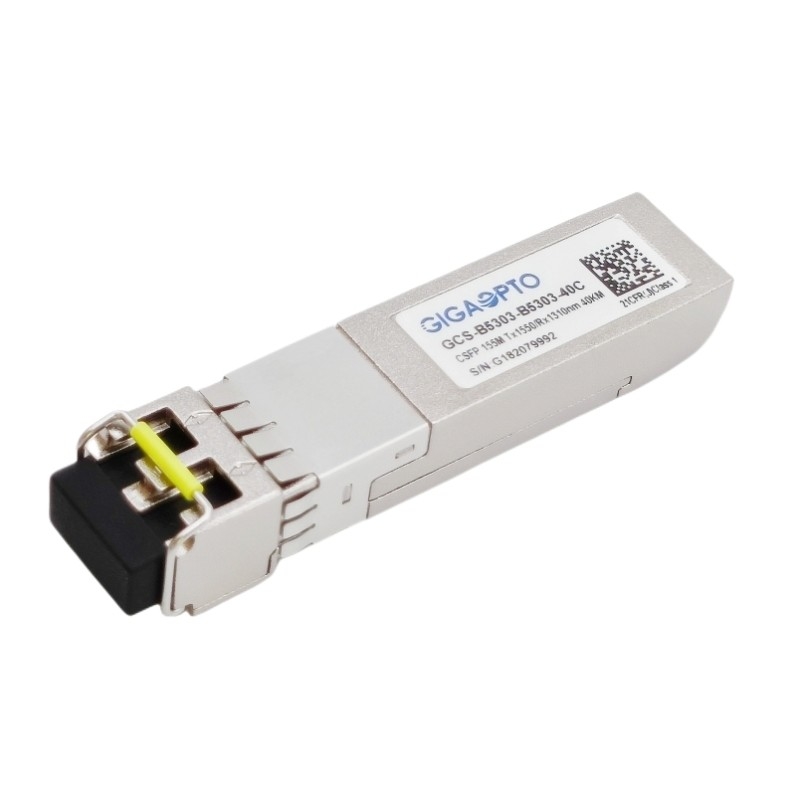

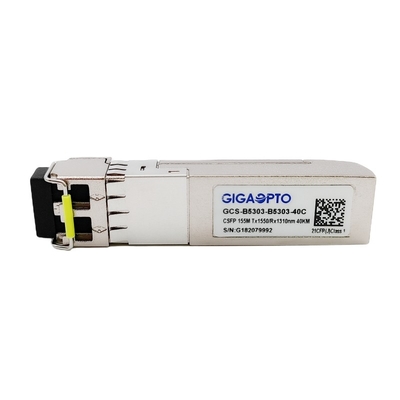

Transceiver CSFP GCS-B5303-B5303-40C ini adalah produk berkinerja tinggi dan stabilitas tinggi yang beroperasi pada suhu standar, memberikan throughput 100Base-BX 2-Channel hingga 40km melalui serat mode tunggal (SMF) menggunakan panjang gelombang nominal 1550nmTx / 1310nmRx melalui konektor LC.
Untuk setiap Saluran, Transceiver terdiri dari tiga bagian: pemancar laser DFB 1550nm yang sangat andal, fotodetektor PIN 1310nm berkualitas tinggi yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C yang ditentukan dalam SFP MSA SFF-8472.
Transceiver 100Base 2-serat ini sepenuhnya sesuai dengan opsi 2 MSA Small Form-Factor Pluggable (CSFP) yang ringkas dan bersertifikat CE/RoHS.
Fitur
| Seri Produk | 2 Serat 100Base CSFP | Pseni No. | GCS-B5303-B5303-40C |
| Kemasan | CSFP | Jenis | 2x BIDI per port SFP |
| Data-Kecepatan(Ch1/Ch2) | 155Mbps/155Mbps | Hitungan Jalur | 2x (Tx/Rx) |
| Penularan | 40km @ G652 SMF | Penyambung | LC Dupleks |
| Panjang gelombang-Ch1 | TX_1550nm/RX_1310nm | Panjang gelombang-Ch2 | TX_1550nm/RX_1310nm |
| KekuasaanVoltase | +3.3V | KekuasaanMenghilangnya | 1.3W |
| PemancarJenis | Laser DFB | PenerimaJenis | PIN |
| Tpengirim pesanKekuasaan | -1 ~ -4dBm | RpenerimaKepekaan | < -39dBm |
| Rasio Kepunahan | > 9dB | Kelebihan muatan | > -3dBm |
| OptikAnggaran (dB) | 38dB | Diagnostik Digital | Mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Berat unit | 25 gram | |
| Protokol | Ethernet Cepat, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1530 | 1550 | 1570 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -4 | -1 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1330 | nm | ||||
| Sensitivitas Penerima | -35 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -35 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -45 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @155Mbps, BER 1×10-12.
4. Internal AC-coupled.
