Detail produk:
|
| Jenis: | Dual 1000Base-BX CSFP eLX | Kecepatan Bit: | Ganda 1.25Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1550nm | Panjang Gelombang RX: | 2x1310nm |
| LD/PD: | DFB+PIN | Penularan: | 20km |
| Media: | Serat Mode Tunggal | Menyorot: | Modul Transceiver Optik CSFP |
| Menyoroti: | CSFP Transceiver,CSFP 20km,modul sfp serat tunggal |
||

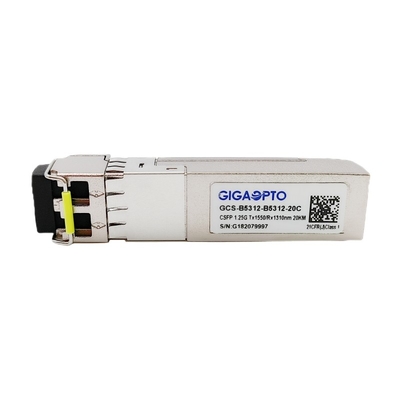

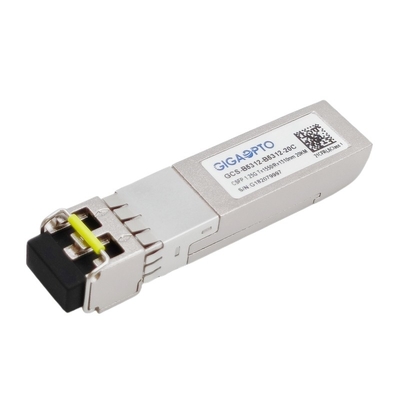

1,25Gbps Compact Bi-Di SFP Transceiver, 20km Jangkauan 1550nm TX 1310 nm RX
Keterangan
Transceiver CSFP GCS-B5312-B5312-20C ini adalah daya ultra-rendah (konsumsi daya <1,3W), kinerja tinggi dan produk stabilitas tinggi yang beroperasi pada suhu komersial standar, menyediakan 1000Base-BX 2-channel throughput hingga 20km di atas single standar serat mode melalui konektor LC dupleks.
Transceiver CSFP BIDI LX20 dengan dua saluran komunikasi data independen, untuk setiap saluran terpisah transceiver ini menggunakan pemancar Laser DFB 1550nm yang sangat andal dan penerima Fotodioda PIN 1310nm, semua modul memenuhi persyaratan keamanan laser kelas 1.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C yang ditentukan dalam SFP MSA SFF-8472.
CSFP eLX Transceiver ini sepenuhnya sesuai dengan opsi 2 MSA Small Form-Factor Pluggable (CSFP) yang ringkas dan bersertifikat CE/RoHS.
spesifikasi
| Seri Produk | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| paketjahe | CSFP | Jenis | dual BiDi eLX |
| SedikitKecepatan(Gbps) | 2x 1.25G | Hitungan Jalur | 2x Tx/2x Rx |
| Jangkauan Tautan | 20km | Antarmuka | LC/UPC dupleks |
| Panjang Gelombang TX(Khas) | 2x 1550nm | Panjang Gelombang RX(Khas) | 2x 1310nm |
| Tegangan Catu Daya | +3.3V (khas) | KekuasaanMenghilangnya | 1.2W |
| Tpengirim pesanKomponen | DFB | RpenerimaKomponen | PIN |
| PemancarKekuasaan | -9 ~ -3dBm | RXSsensitivitas | < -22dBm |
| Rasio Kepunahan | > 9dB | Saturasi RX | > -3dBm |
| Power-banggaran (dB) | 13dB | DOM | Mendukung |
| Lingkungan | Pengoperasian: standar 0 hingga 70 °C | Jaminan | 3 tahun |
| Penyimpanan: -40 ° C hingga 85 ° C | Bobot | 25 gram | |
| Protokol | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1480 | 1550 | 1580 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -9 | -3 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1330 | nm | ||||
| Sensitivitas Penerima | -23 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -23 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -35 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 27-1 @1250Mbps, BER 1×10-12.
4. Internal AC-coupled.
