Detail produk:
|
| Jenis: | Ganda CSFP EX | Kecepatan Bit: | Ganda 1.244Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1310nm | Panjang Gelombang RX: | 2x1490nm |
| Laser: | DFB | Penularan: | 40km |
| Suhu: | standar 0 hingga 70 ° C | Kata kunci: | 1.244G CSFP BIDI Transceiver |
| Menyoroti: | CSFP Saluran Ganda,CSFP 1.244G,Modul Transceiver BIDI 40km |
||

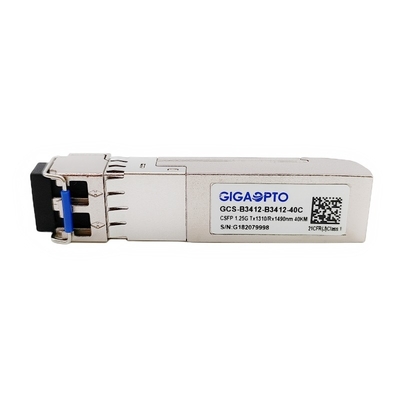

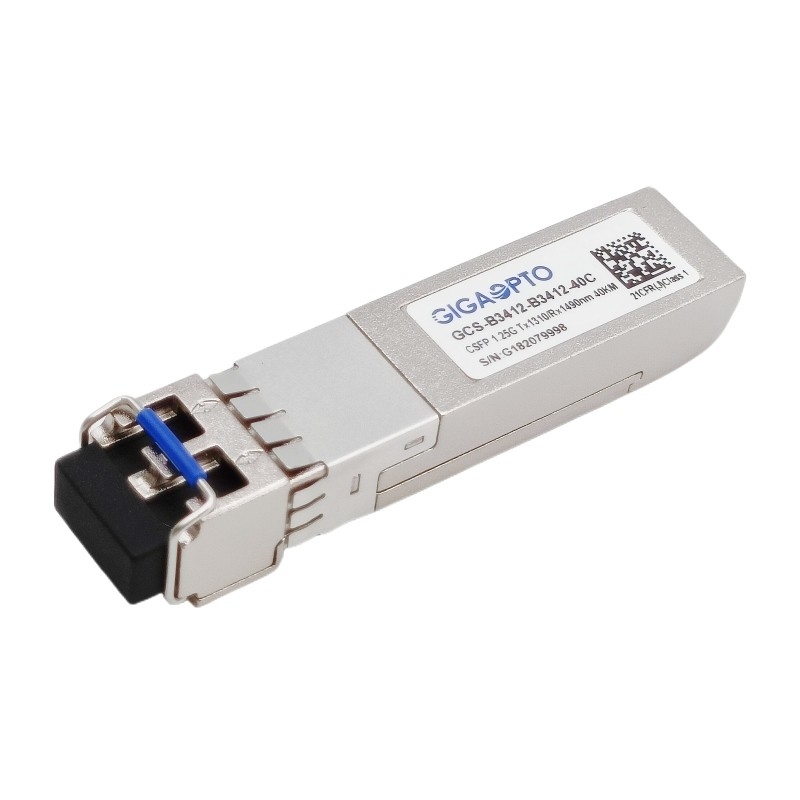

1.244G Dual Channel BIDI CSFP Transceiver Module TX1310nm RX1490nm SMF 40km
Keterangan
GCS-B3412-B3412-40C ini merupakan transceiver CSFP (Compact SFP) dimana kedua port bersifat bi-directional yaitu menyediakan
kapasitas ganda dibandingkan dengan transceiver BiDi normal di mana satu port tidak digunakan.Ini mengharuskan peralatan host mendukung transceiver CSFP.
Mendukung throughput 1244Mbps dan jarak transmisi 40km dengan SMF.Untuk setiap port, unit transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
spesifikasi
| Seri Produk | Pemancar CSFP 1G | P/T | GCS-B3412-B3412-40C |
| Kemasan | CSFP | Jenis | ganda BiDi EX |
| Kecepatan Bit (Gbps) | 2x 1.244G | Hitungan Jalur | 2x ( Tx / Rx ) |
| Panjang kabel | 40km | Penyambung | Dupleks LC/UPC |
| Panjang Gelombang TX | 2x 1310nm | Panjang Gelombang RX | 2x 1490nm |
| Tegangan Daya | +3.3V (khas) | Konsumsi daya | 1.3W |
| Bagian Pemancar | DFB | Bagian Penerima | PIN |
| Daya Pemancar | -5 ~ 0dBm | Sensitivitas RX | < -25dBm |
| Rasio Kepunahan | > 9dB | Kelebihan muatan | > 0dBm |
| Anggaran optik (dB) | 20dB | DOM/DDM | Mendukung |
| Suhu | Pengoperasian: Komersial 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | Bobot | 25 gram | |
| Kepatuhan | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Optik dan Listrik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1310 | 1330 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm | |||
| Sensitivitas Penerima | -25 | dBm | 3 | |||||
| Kelebihan Penerima | 0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -27 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -40 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @1244Mbps, BER 1×10-12.
4. Internal AC-coupled.
Garis Besar Paket
Dimensi dalam milimeter.Semua dimensi adalah ± 0,1 mm kecuali ditentukan lain.(Satuan: mm)
