Detail produk:
|
| Jenis: | 2.5Gbps CSFP Dual BIDI Transceiver | Kecepatan Data (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1310nm | Panjang Gelombang RX: | 2x1490nm |
| Komponen LD/PD: | DFB+PIN | Penularan: | 20km |
| Suhu: | Komersial | Kata kunci: | 2.5G CSFP BIDI Transceiver 20km |
| Menyoroti: | 2.5Gbps CSFP,CSFP Dual BIDI,RX1490 Transceiver |
||

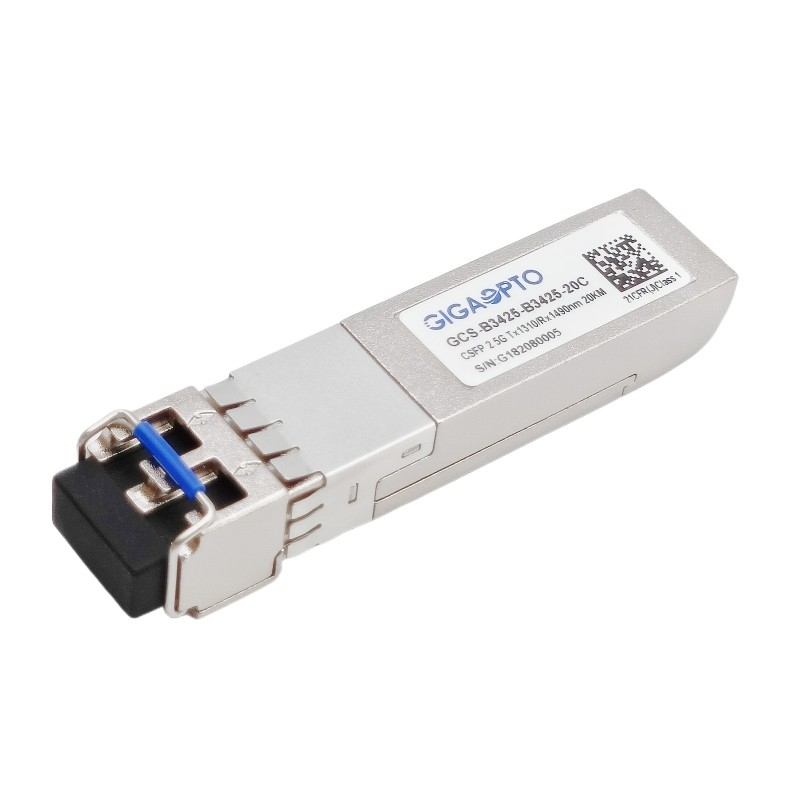

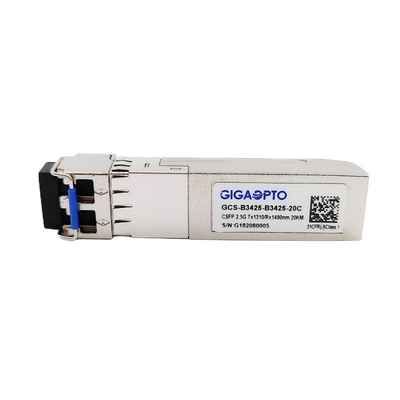

2.5Gbps CSFP Dual BIDI 20km TX1310 RX1490 Transceiver LC DOM
Keterangan
GCS-B3425-B3425-20C kompatibel dengan opsi 2 Compact Small Form- Factor Pluggable (CSFP) Multi-Source Agreement (MSA), menyediakan transmisi 2,488Gbps dan 20km melalui serat mode tunggal (SMF) menggunakan panjang gelombang 1310nmTx /1490nmRx melalui konektor LC. Ini dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C sebagaimana ditentukan dalam MSA SFF-8472.
Transceiver terdiri dari unit transceiver optik dua arah dua saluran dengan lima bagian: driver LD, penguat pembatas, monitor diagnostik digital, jenis laser (laser DFB) dan detektor foto PIN.
Output optik dapat dinonaktifkan oleh input tingkat tinggi logika TTL dari Tx Disable, dan sistem juga dapat menonaktifkan modul melalui I2C.Tx Fault disediakan untuk menunjukkan bahwa degradasi laser.Keluaran sinyal hilang (LOS) disediakan untuk menunjukkan hilangnya sinyal optik masukan penerima atau status tautan dengan mitra.Sistem juga bisa mendapatkan informasi LOS (atau Link)/Disable/Fault melalui akses register I2C.SFP konvensional akan berfungsi ketika dicolokkan ke soket C-SFP, pada saat yang sama tidak ada kerusakan pada C-SFP dan papan host jika modul C-SFP dicolokkan ke soket SFP konvensional
spesifikasi
| Kategori Produk | 2.5G CSFP Transceiver | P/T | GCS-B3425-B3425-20C |
| Jenis Paket | CSFP | Jenis | Serat Ganda BIDI |
| Kecepatan Bit (Gbps) | 2.488G/2.488G | Hitungan Jalur | 2x ( Tx / Rx ) |
| Panjang Kabel Maks | 20km | Penyambung | LC ganda |
| Panjang Gelombang TX | 2x 1310nm | Panjang Gelombang RX | 2x 1490nm |
| Tegangan Catu Daya | +3.3V (khas) | Disipasi Daya | 1.8W |
| Tipe TX | DFB | Tipe RX | PIN |
| Daya Keluaran TX | -5 ~ 0dBm | Sensitivitas RX | < -19dBm |
| Rasio Kepunahan | > 9dB | Kejenuhan | > 0dBm |
| Anggaran optik (dB) | 14dB | Diagnostik Digital | built-in |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | MTBF | 1.000.000 Jam | |
| Kepatuhan | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0.16 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1510 | nm | ||||
| Sensitivitas Penerima | -19 | dBm | 3 | |||||
| Kelebihan Penerima | 0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -19 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @2488Mbps, BER 1×10-12.
4. Internal AC-coupled.
