Detail produk:
|
| Jenis: | 2 Fiber 2.488Gbps CSFP Transceiver | Kecepatan Data (Gbps): | Ganda 2.488Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1490nm | Panjang Gelombang RX: | 2x1310nm |
| komponen: | DFB+PIN | Penularan: | 20km |
| DDM: | didukung | Kata kunci: | 2.488G CSFP Transceiver 20km |
| Menyoroti: | 2.488Gbps CSFP,2 Fiber CSFP Transceiver,20km CSFP Optical Transceiver |
||

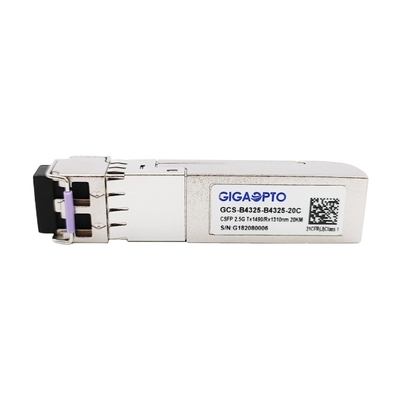

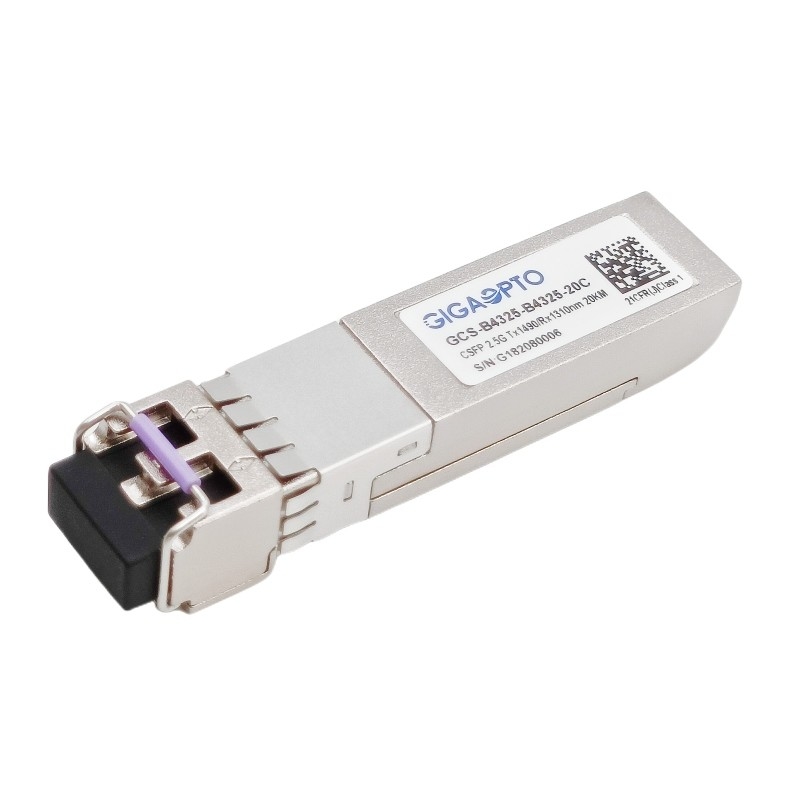

2.488Gbps Compact Bi-Di SFP Transceiver 1490nm TX 1310 nm RX 20km
Keterangan
Transceiver GCS-B4325-B4325-20C adalah modul berkinerja tinggi dan hemat biaya di mana kedua port dua arah, masing-masing port mendukung throughput 2448Mbps dan jarak transmisi 20km dengan SMF.
Dua unit transceiver saluran independen terdiri dari tiga bagian: pemancar laser DFB 1490nm berkualitas tinggi, fotodioda PIN 1310nm andal tinggi yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C sebagaimana ditentukan dalam MSA SFF-8472.
Transceiver sepenuhnya kompatibel dengan Compact SFP Multi-Source Agreement (MSA).
spesifikasi
| Kategori Produk | 2 Transceiver CSFP Serat | P/T | GCS-B4325-B4325-20C |
| Faktor Bentuk | CSFP | Teknologi | BIDI Jalur Ganda |
| Sedikit-Kecepatan(Gbps) | 2.488G/2.488G | Hitungan Jalur | 2x ( Tx / Rx ) |
| Transmisi Kabel | 20km | Antarmuka | UPC LC ganda |
| TXTengahPanjang gelombang | 2x 1310nm | RXTengahPanjang gelombang | 2x 1490nm |
| Tegangan Catu Daya | +3.3V (khas) | Disipasi Daya | 1.8W |
| PemancarJenis | laser DFB | RpenerimaJenis | PIN |
| PemancarKekuasaan | -5 ~ 0dBm | RpenerimaKepekaan | < -19dBm |
| Rasio Kepunahan | > 9dB | Kelebihan Penerima | > 0dBm |
| OptikBanggaran (dB) | 14dB | Diagnostik Digital | built-in |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | MTBF | 1.000.000 Jam | |
| Kepatuhan | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1470 | 1490 | 1510 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0.16 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1330 | nm | ||||
| Sensitivitas Penerima | -19 | dBm | 3 | |||||
| Kelebihan Penerima | 0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -19 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @2488Mbps, BER 1×10-12.
4. Internal AC-coupled.
