Detail produk:
|
| Jenis: | 2.5Gbps CSFP Transceiver | Kecepatan Bit (Gbps): | Ganda 2.5Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1310nm | Panjang Gelombang RX: | 2x1550nm |
| komponen: | DFB+PIN | Mencapai: | 20km |
| DOM: | didukung | ||
| Menyoroti: | CSFP BIDI Optical Transceiver,20km BIDI Optical Transceiver,Dual 2.5G CSFP |
||

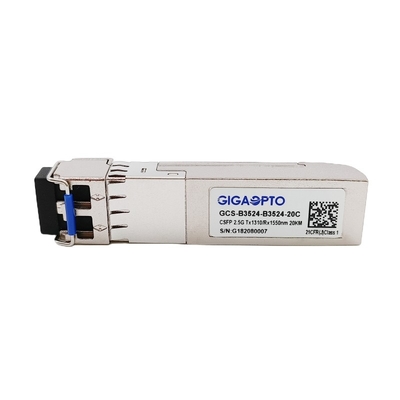

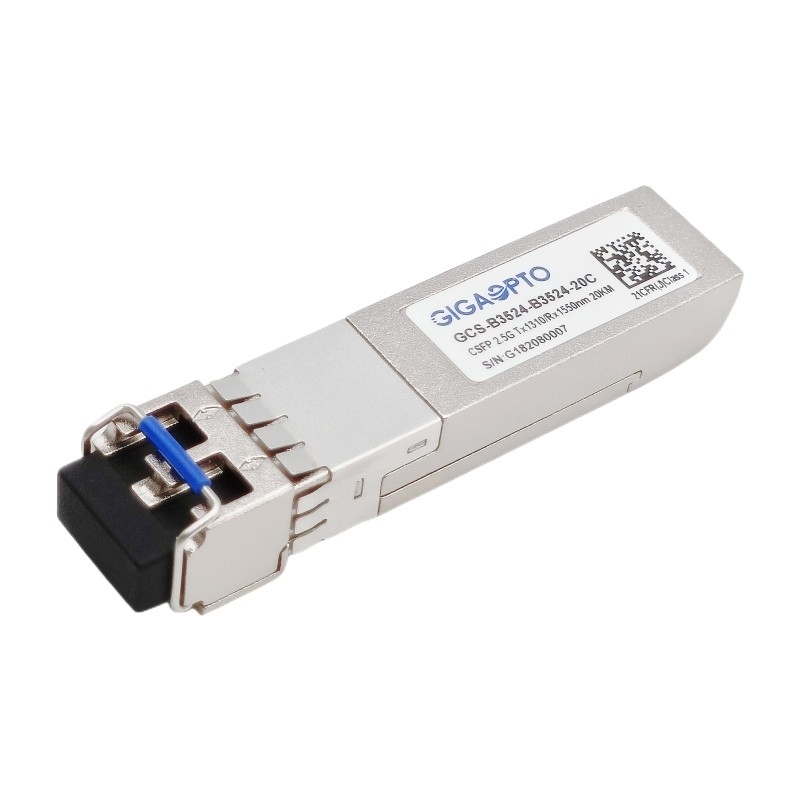

Serat Ganda 2.5Gbps CSFP BIDI Transceiver TX1310 RX1550 LC 20km DOM
Keterangan
GCS-B3524-B3524-20C kompatibel dengan opsi 2 Compact Small Form- Factor Pluggable (CSFP) Multi-Source Agreement (MSA), memungkinkan untuk membuat dua tautan Gigabit Ethernet terpisah, masing-masing beroperasi pada satu Single-Mode Fiber (SMF). ) kabel optik, yang mendukung throughput 2.5Gbps dengan transmisi maksimal 20 km dengan antarmuka LC.
Untuk setiap jalur data terpisah, unit transceiver ini menggunakan pemancar Laser DFB berkualitas tinggi yang beroperasi pada panjang gelombang nominal 1310nm dan penerima Fotodioda PIN 1550nm.Semua modul memenuhi persyaratan keamanan laser kelas 1.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C sebagaimana ditentukan dalam MSA SFF-8472.
spesifikasi
| Kategori Produk | Pemancar SFP Ringkas | P/T | GCS-B3524-B3524-20C |
| Kemasan | CSFP | Jenis | BIDI Jalur Ganda |
| Data-Kecepatan(Gbps) | 2.488G/2.488G | Hitungan Jalur | 2x ( Tx / Rx ) |
| Panjang Tautan | 20km | Antarmuka | LC ganda |
| TXTengahPanjang gelombang | 2x 1310nm | RXTengahPanjang gelombang | 2x 1550nm |
| Tegangan Catu Daya | +3.3V (khas) | KekuasaanKonsumsi | 1.8W |
| LDJenis | laser DFB | PDJenis | Fotodioda PIN |
| PemancarKekuasaan | -5 ~ 0dBm | RpenerimaKepekaan | < -19dBm |
| Rasio Kepunahan | > 8.2dB | Kelebihan Penerima | > 0dBm |
| Kekuatan Banggaran (dB) | 14dB | DOM/DDM | mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | Bobot | 30 gram | |
| Kepatuhan | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 8.2 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0.16 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1530 | 1570 | nm | ||||
| Sensitivitas Penerima | -19 | dBm | 3 | |||||
| Kelebihan Penerima | 0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -19 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @2488Mbps, BER 1×10-12.
4. Internal AC-coupled.
