Detail produk:
|
| Jenis: | 2.5Gbps Compact SFP Transceiver | Kecepatan Bit (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| Panjang Gelombang TX: | 2x1550nm | Panjang Gelombang RX: | 2x1310nm |
| Laser/Fotodioda: | DFB+PIN | Jarak: | 20km |
| DOM: | didukung | Kata kunci: | 2.5G Compact SFP 20km |
| Menyoroti: | 2.5Gbps Compact SFP,Dual BIDI Compact SFP,tx 1310nm rx 1550nm |
||

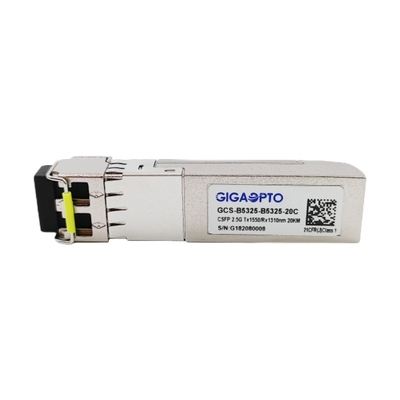

2.5Gbps CSFP Dual BIDI Transceiver TX1550nm RX1310nm LC 20km DOM
Keterangan
GCS-B5325-B5325-20C adalah transceiver CSFP pluggable faktor bentuk kecil yang ringkas yang dirancang khusus untuk tautan dua arah terintegrasi berkinerja tinggi pada serat mode tunggal dupleks.
Ini dengan dua BOSA 1,25Gbps dalam paket SFP, untuk setiap jalur, ia dilengkapi dengan pemancar laser DFB 1550nm kualitas terbaik dan fotodioda PIN 1310nm yang sangat sensitif, transmisi maksimum dapat mencapai hingga 20km melalui serat mode tunggal.
Itu dengan konektor 20-pin SFP untuk memungkinkan kemampuan colokan panas.Fungsi diagnostik digital tersedia melalui antarmuka I2C sebagaimana ditentukan dalam MSA SFF-8472.
Transceiver sepenuhnya kompatibel dengan Compact SFP Multi-Source Agreement (MSA) dan bersertifikat CE/RoHS.
spesifikasi
| Kategori Produk | 2.5G Compact SFP | P/T | GCS-B5325-B5325-20C |
| Kemasan | CSFP | Jenis | 2 BOSA dalam satu port SFP |
| Data-Kecepatan(CH1/CH2)) | 2.488G/2.488G | Hitungan Jalur | 2x ( Tx / Rx ) |
| Panjang Tautan | 20km | Antarmuka | LC ganda |
| TXTengahPanjang gelombang | 2x 1310nm | RXTengahPanjang gelombang | 2x 1550nm |
| Tegangan Catu Daya | +3.3V (khas) | KekuasaanKonsumsi | 1.8W |
| LDJenis | laser DFB | PDJenis | Fotodioda PIN |
| PemancarKekuasaan | -5 ~ 0dBm | RpenerimaKepekaan | < -19dBm |
| Rasio Kepunahan | > 8.2dB | Kelebihan muatan | > 0dBm |
| Kekuatan Banggaran (dB) | 14dB | DOM/DDM | mendukung |
| Lingkungan | Pengoperasian: 0 hingga 70 °C | Jaminan | 36 bulan |
| Penyimpanan: -40 ° C hingga 85 ° C | Bobot | 30 gram | |
| Kepatuhan | Gigabit Ethernet, Sesuai MSA | ||
Fitur
Aplikasi
Karakteristik Listrik dan Optik
| Parameter | Simbol | min | Khas | Maks | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1530 | 1550 | 1570 | nm | |||
| Lebar Spektral (-20dB) | 1 | nm | ||||||
| Rasio Penindasan Mode Samping | SMSR | 30 | dB | |||||
| Daya Output Rata-rata | Merengut | -5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | ER | 8.2 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0.16 | n | |||||
| Diferensial Ayunan Input Data | VDI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | ||||
|
Nonaktifkan TX |
Cacat | 2.0 | Vcc | V | ||||
| Memungkinkan | 0 | 0.8 | V | |||||
|
Kesalahan TX |
Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1290 | 1330 | nm | ||||
| Sensitivitas Penerima | -19 | dBm | 3 | |||||
| Kelebihan Penerima | 0 | dBm | 3 | |||||
| LOS De-Menegaskan | LOSD | -19 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -30 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | pilih | 400 | 1800 | mV | 4 | |||
|
LOS |
Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan pola uji PRBS 223-1 @2488Mbps, BER 1×10-12.
4. Internal AC-coupled.
Peta Memori Diagnostik Digital
Transceiver menyediakan konten memori ID serial dan informasi diagnostik tentang kondisi pengoperasian saat ini melalui antarmuka serial 2-kawat (SCL, SDA).
Semua informasi diagnostik dengan kalibrasi internal atau kalibrasi eksternal diterapkan, termasuk pemantauan daya yang diterima, pemantauan daya yang ditransmisikan, pemantauan arus bias, pemantauan tegangan suplai, dan pemantauan suhu.
Bidang data spesifik peta memori diagnostik digital didefinisikan sebagai berikut.A0h/A2h untuk Saluran1 B0h/B2h untuk Saluran2
